MAX16801A/B, MAX16802A/B

ШИМ контроллеры для управления сверх яркими светодиодами

Отличительные особенности:

• Подходят для Buck, Boost, Flyback, SEPIC и других топологий
• Выходная мощность до 50 Вт
• Диапазон входного напряжения: выпрямленное напряжение от 85 до 265 В (MAX16801)
• Диапазон входного напряжения: постоянное напряжение от 10.8 до 24 В (MAX16802)
• Встроенные усилитель сигнала ошибки и ИОН с точностью 1%, обеспечивающие высокую точность стабилизации тока
• Линейная или ШИМ регулировка яркости
• Фиксированная частота переключений 262 КГЦ ±12 %
• Отключение при перегреве
• Цифровая схема плавного запуска
• Включение при превышении входным напряжением программируемого значения
• Большой гистерезис по входу UVLO (MAX16801)
• Типовой ток запуска 45 мкА, типовой рабочий ток 1.4 мА
• 50 % (MAX16801A/MAX16802A) или 75 % (MAX16801B/MAX16802B) максимальный рабочий цикл
• Миниатюрный 8 контактный µMAX корпус

Области применения:

• Торгово-промышленное освещение
• Декоративное и архитектурное освещение
• Драйверы светодиодов, работающие от переменного или постоянного тока
• Источники подсветки ЖКИ телевизоров и мониторов

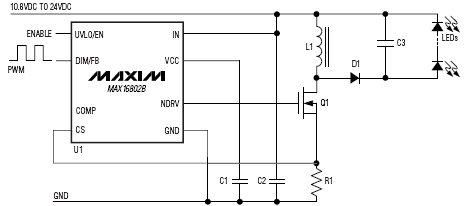

Типовая схема включения:

Расположение выводов:

Общее описание:

MAX16801A/BMAX16802A/B - ИС управления и контроля сверх яркими светодиодами, содержащие все узлы, необходимые для построения драйверов светодиодов, имеющих широкий диапазон входного напряжения. MAX16801 предназначен для работы от переменного входного напряжения (выпрямленного от 85 до 265 В), а MAX16802 - от постоянного входного напряжения от 10.8 до 24 В.

При необходимости точной стабилизации тока можно использовать дополнительные встроенные усилитель сигнала ошибки и ИОН, имеющий точность 1%. При помоши низкочастотной ШИМ можно реализовать регулировку яркости свечения.

MAX16801/MAX16802 имеют функцию блокировки при снижении напряжения (UVLO), которая позволяет программировать напряжение включения и гарантировать надежную работу при кратковременных пропаданиях напряжения питания. Схема блокировки при пониженном напряжении питания MAX16801 имеет широкий гистерезис. MAX16802 не имеет внутренней цепи компенсационной обратной связи, но может питаться непосредственно от 12 В шины.

Встроенный 262 кГц генератор фиксированной частоты переключения для настройки не требует внешних реактивных элементов, что позволяет снизить стоимость и размеры устройства. MAX16801A/MAX16802A имеют максимальный рабочий цикл 50%, а MAX16801B/MAX16802B - 75%. Эти приборы доступны в 8 контактном µMAX корпусе и имеют рабочий температурный диапазон от -40°C до +85°C.

Документация:

366 Kb Engl Предварительное описание микросхемы

---

---
