MAX1644

Понижающий низковольтный стабилизатор с синхронным выпрямлением, встроенными ключами и выходным током 2A

Отличительные особенности:

• Точность поддержания выходного напряжения ±1%
• К.п.д. 95%
• Встроенные P-канальный и N-канальный МОП-транзисторы
      Сопротивление открытого ключа 70 мОм при VIN = +4.5В
      Сопротивление открытого ключа 100 мОм при VIN = +3В
• Выходное напряжение
      +3.3В или +2.5В (задается входом FBSEL)
      Регулируемое 1.1В…VIN
• Входной диапазон напряжения питания +3…+5.5В
• Рабочий ток потребления не более 360 мкА
• Ток в режиме выключения не более 1 мкА
• Программирование постоянного времени выключения
• Максимальная частота коммутации 350 кГц
• Работа в режиме холостого хода при малой нагрузке
• Выключение при перегреве
• Регулируемый плавный старт для ограничения пускового тока
• 100% коэффициент заполнения (полное замыкание ключа) при снижении входного напряжения для обеспечения минимальных потерь напряжения
• Защита выхода от короткого замыкания
• 16-выв. корпус SSOP

Области применения:

• Преобразование +5В в +3.3В/+2.5В
• Питание устройств ввода-вывода ЦПУ
• Приложения с +3.3В картами ПК и CardBus
• Портативные и карманные компьютеры
• Платы концевого (терминационного) питания шин настольных компьютеров
• Питание дочерних плат ЦПУ

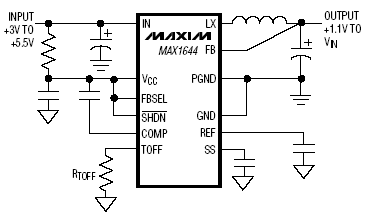

Типовая схема включения:

Расположение выводов:

Общее описание:

MAX1644 – понижающие преобразователи постоянного напряжения с широтно-импульсной модуляцией (ШИМ) и постоянным временем выключения, которые идеально подходят для применения в картах ПК, дочерних платах ЦПУ и платах терминационного питания шин настольных компьютеров. Он содержит внутренний синхронный выпрямитель для высокого к.п.д. и уменьшения числа внешних компонентов. Он не требует применения внешнего диода Шоттки. Встроенные ключи на P-канальном МОП-транзисторе сопротивлением 70 мОм и N-канальном МОП-транзисторе сопротивлением 100 мОм способны выдерживать продолжительный ток до 2А. MAX1644 генерирует предустановленные напряжения 3.3В или 2.5В, а также могут работать в режиме регулировки выходного напряжения в диапазоне 1.1В…VIN. Он достигает к.п.д. не менее 95%.

MAX1644 использует уникальную схему широтно-импульсной модуляции с постоянным временем выключения и токовым режимом, в которой реализован режим холостого хода (Idle Mode™) для поддержания высокого к.п.д. при малых токах нагрузки. Программируемая архитектура с постоянным временем выключения устанавливает частоты коммутации до 350 кГц, позволяя пользователю оптимизировать соотношение характеристик к.п.д., выходные коммутационные шумы, размеры компонентов и стоимость. Устройство характеризуется регулируемой функцией плавного старта для ограничения пускового тока при запуске, 100%-ым коэффициентом заполнения для обеспечения минимального падения напряжения при низком входном напряжении и экономичным режимом выключения, в котором отсоединяется вход от выхода, а ток потребления снижается менее 1 мкА. MAX1644 выпускается в 16-выв. корпусе SSOP.

Документация:

210 Kb Engl Описание микросхемы

---

---
