MAX1522, MAX1523, MAX1524

Простые повышающие контроллеры в корпусе SOT23

Отличительные особенности:

• Простая и гибкая схема включения
• Работа совместно с 2 NiMH или щелочными элементами (MAX1524)
• Низкий собственный ток потребления (25 мкА)
• Защита выхода от повреждения и плавный старт
• Высокий к.п.д. в диапазоне выходного тока 1000:1
• Вывод выбора максимального коэффициента заполнения импульсов
• Микромощность в режиме выключения
• Малогабаритный 6-выв. корпус SOT23
• Отсутствие токоизмерительного резистора

Области применения:

• Недорогие, сильноточные или высоковольтные повышающие преобразователи
• Источники напряжения смещения ЖКИ
• Промышленные +24В и +28В источники питания
• Недорогие многовыходные, обратноходовые преобразователи
• SEPIC-преобразователи
• Недорогие приложения с батарейным питанием

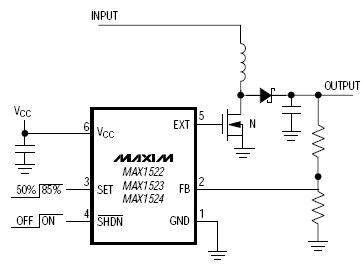

Типовая схема включения:

Расположение выводов:

Общее описание:

MAX1522, MAX1523, MAX1524 – простые, компактные повышающие контроллеры, поддерживающие различные топологии преобразования постоянного напряжения: повышение напряжения, SEPIC и обратноходовая. Имеется ряд приложений, где важным требованием является низкая стоимость и малые габариты. Данные ИС разработаны с учетом возможности получения простой схемы включения и минимизации размеров и числа внешних компонентов, что делает их идеальными для применения в персональных цифровых помощниках, цифровых камерах и другой недорогой пользовательской электронике.

Данные устройства реализованы по уникальной архитектуре с фиксированным временем включения и минимальном времени выключения, которая обеспечивает превосходный к.п.д. в широком диапазоне отношений входного и выходного напряжений и выходного тока. Вывод настройки фиксированного времени включения позволяет задать время включения 0.5мкс (макс. коэф. заполнения 50%) или 3 мкс (макс. коэф. заполнения 85%), что позволяет оптимизировать размеры внешних компонентов и упростить проектирование приложений с широким диапазоном выходных напряжений.

MAX1522 и MAX1523 работают при входном напряжении +2.5В…+5.5В и способны генерировать широкий диапазон выходных напряжений. MAX1524 реализован для загруженной работы с возможностью запуска при пониженном входном напряжении. У всех микросхем имеется встроенная схема плавного старта и защита от короткого замыкания для предотвращения чрезмерного импульсного тока при запуске и неисправности выходного каскада.

MAX1522 и MAX1524 имеют функцию блокирования при выявлении отказа, которая проявляется как выключение контроллера при возникновении короткого замыкания. В данной ситуации MAX1523 пытается выполнить перезапуск, используя функцию плавного старта. MAX1522, MAX1523 и MAX1524 выпускаются в малогабаритном 6-выв. корпусе SOT23.
