MAX5953A, MAX5953B, MAX5953C, MAX5953D

ИС с интегрированным интерфейсом потребителя питания стандарта 802.3af, контроллером широтно-импульсной модуляции и мощными МОП транзисторами

Отличительные особенности:

• Интерфейс потребителя питания
  • Полностью интегрированный интерфейс потребителя питания совместимый с IEEE 802.3af
  • Поиск и программируемая классификация по мощности потребителей питания
  • Изменение тока утечки менее 10мкА в режиме поиска потребителей питания
  • Интегрированный MOSFET для развязки и ограничения бросков пускового тока
  • Возможность внешнего управления интегрированным MOSFET через вывод затвора
  • Программируемое ограничение пускового тока
  • Программируемая блокировка при снижении напряжения (MAX5953A, MAX5953C)
• Преобразователь постоянного тока
  • Два ключа для обеспечения высокой эффективности
  • Интегрированный высоковольтный МОП транзистор с внутренним сопротивлением 0.4Ом и выходной мощностью до 15Вт
  • Стабилизатор напряжения смещения с автоматическим отключением источника высокого напряжения
  • Широкий диапазон входного напряжения от 11В до 76В
  • Непосредственное управление напряжением для обеспечения смены режимов при быстрых изменениях на входе
  • Программируемая блокировка при снижении напряжения
  • Защитное отключение при перегреве
  • Постоянная защита от короткого замыкания с программируемой защитой от неправильного подключения
  • Встроенный сигнал предварительного просмотра для управления работой синхронного выпрямителя вторичной обмотки
  • КПД более 90% с синхронным выпрямителем
  • Частота переключения до 500КГц
• Корпус TQFN размером 7мм x 7мм для расширенного температурного диапазона и с мощностью рассеивания 2.22Вт

Области применения:

• Компьютерная телефония
• Точки беспроводного доступа
• IP-телефоны
• Камеры наблюдения для систем безопасности
• Потребители питания в PoE-системах с интерфейсом IEEE 802.3af
• Устройства для работы в сети Internet

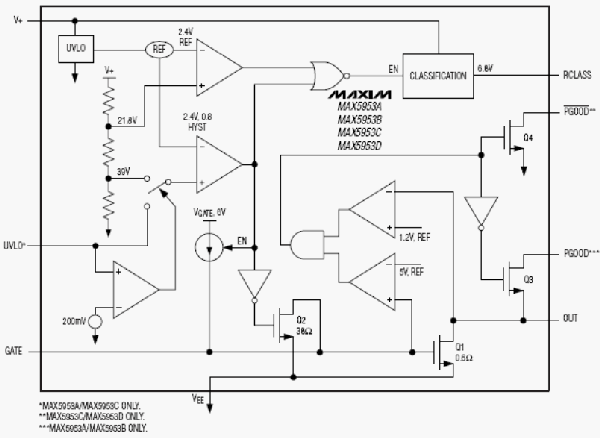

Блок-схема MAX5953:

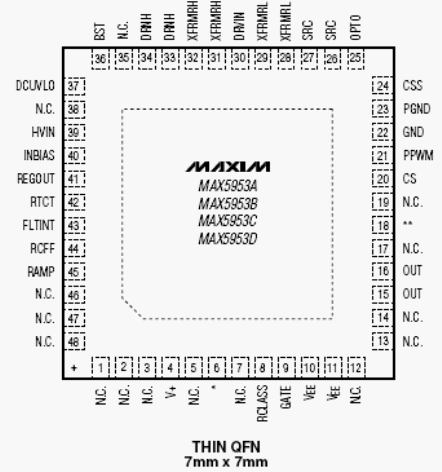

Расположение выводов MAX5953:

Общее описание:

MAX5953A, MAX5953B, MAX5953C, MAX5953D представляет собой законченное решение для потребителя питания (PD) в системе питания устройств через Ethernet (Power-Over-Ethernet - PoE) в соответствии со стандартом IEEE802.3af. MAX5953A, MAX5953B, MAX5953C, MAX5953D обеспечивают работу потребителей питания по спецификации 802.3af, включая функции поиска подключения устройства, классификацию мощности устройства и программирование тока запуска интегрированного мощного полевого транзистора. Устройства также включают ШИМ контроллер с двумя мощными МОП транзисторами, соединенными по схеме импульсного преобразователя с двумя ключами.

Встроенный МОП транзистор обеспечивает развязку потребителя питания во время поиска и классификации. Все устройства во время поиска подключения потребителя используют ток менее 10мкA. Программируемое ограничение тока предотвращает броски пускового тока при включении. Устройства имеют возможность блокировки при снижении напряжения (UVLO) с широкой петлей гистерезиса, а также длинный промежуток времени для устранения выбросов. Это дает возможность компенсировать резистивные потери в витой паре и гарантирует свободный от выбросов переходной процесс между фазами детектирования устройства, классификации мощности и включения/выключения питания. В MAX5953A, MAX5953C предусмотрена регулировка порога блокировки при снижении напряжения (UVLO) в соответствии со значениями, совместимыми со стандартом 802.3af. В тоже время, в MAX5953B, MAX5953D этот порог понижен и зафиксирован, что делает устройства совместимыми с источниками питания (PSE) оборудования, выпущенного до принятия стандарта IEEE 802.3af в 2003 году.

Преобразователи постоянного тока работают по прямоходовой и обратноходовой схеме в широком диапазоне входного напряжения от 11В до 76В при выходной мощности до15Вт. Топология схемы с фиксацией потенциалов допускает полное восстановление сохраненной намагниченности и рассеянной индуктивной энергии для увеличения эффективности и надежности. При использовании одного верхнего МОП транзистора контроллер может быть сконфигурирован, как понижающий преобразователь. Сигнал предварительного просмотра для управления работой синхронного выпрямителя вторичной обмотки позволяет повысить эффективность. Широкая гамма возможностей защиты включает: возможность блокировки при снижении напряжения (UVLO), защитное отключение при перегреве, защиту от короткого замыкания с возможностью возобновления работы при падении величины действующего тока. Частота переключения до 500КГц позволяет уменьшить размеры внешних конденсаторов и катушек индуктивности.

Устройства выпускаются в 48-контактном корпусе TQFN с рассеиваемой мощностью 2.22Вт и работают в расширенном температурном диапазоне (от -40°С до +85°С).

Документация:

443 Kb Engl Описание микросхемы

---

---
