MAX5946

Двухканальный контроллер горячей замены для PCI Express карт

Отличительные особенности:

• Совместим с PCI Express
• Управление 12 В, 3.3 В и вспомогательной 3.3 В шинами питания двух PCI-E слотов при горячей замене
• Интегрированный мощный МОП- транзистор для управления внутренней шиной питания
• Контроль dI/dt и dV/dt
• Ограничение активной составляющей тока и защита от бросков тока и КЗ
• Программируемое время ожидания при ограничении тока
• Схема формирования выходных сигналов nonPWRGD с программируемым сбросом при включении (POR), длительность которого по умолчанию 160 мс
• Защелкивающийся сигнал nonFault, устанавливающийся после превышения током заданного порога или после срабатывания схемы температурной защиты
• Входы/выходы предупреждающего коммутатора с 4 мс задержкой
• Входы детектора присутствия
• Входы принудительного включения, упрощающие тестирование
• Защита от перегрева
• Возможность управления по SMBus шине через дополнительные порты ввода-вывода

Области применения:

• Серверы
• Настольные мобильные серверные платформы
• Рабочие станции
• Встроенные устройства

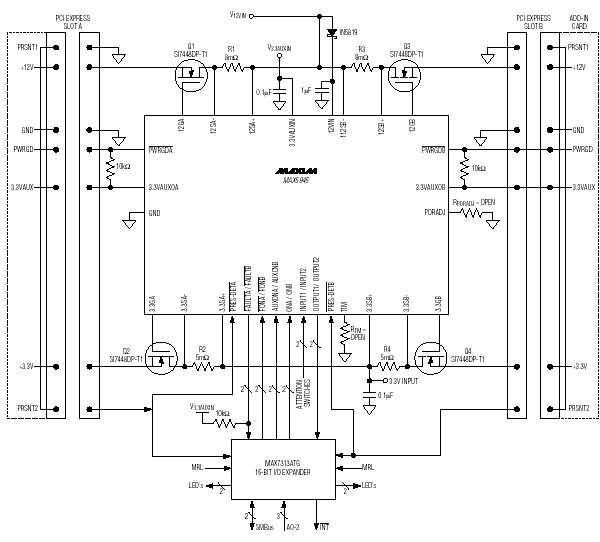

Типовая схема включения MAX5946:

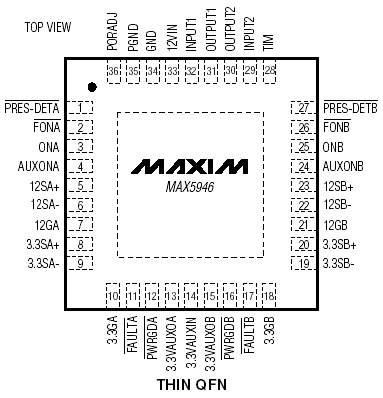

Расположение выводов MAX5946:

Общее описание:

MAX5946 - двойной контроллер горячей замены, разработанный для приложений PCI Express. Прибор обеспечивает контроль 12 В и 3.3 В питания двух PCI Express интерфейсов, а также вспомогательного 3.3 В питания. Логические входы и выходы MAX5946 позволяют вести обмен данными напрямую с системным контроллером горячей замены по SMBus шине. Интегрированный противодребезговый предупреждающий коммутатор и сигналы обнаружения присутствия упрощают разработку системы.

MAX5946 осуществляет управление основными 12 В и 3.3 В шинами питания при помощи четырех n- канальных МОП_ транзисторов. Вспомогательная 3.3 В шина контролируется при помощи встроенного 0.3- Омного n- канального МОП- транзисторы. Внутренняя схема накачки позволяет питать драйвер управления 12 В шиной, в то время, как драйвер 3.3 В шины питается от 12 В напряжения. Вспомогательный 3.3 В выход полностью независим от основных напряжений питания и имеет свой собственный источник накачки.

При включении питания MAX5946 отключает все внешние МОП- транзисторы до тех пор, пока напряжения не превысят установленные для каждого из них пороги блокировки при снижении питания (UVLO). Внутренний МОП- транзистор остается отключенным до тех пор, пока входное напряжение не превысит заданный для него UVLO порог. После команды включения MAX5946 поддерживает через внешние и внутренний МОП- транзисторы медленно меняющийся ток, что позволяет ограничить броски тока потребления. MAX5946 ограничивает активный ток по всем выходам и отключает их при превышении в течении заданного интервала времени установленного порога ограничения тока. Также имеется схема тепловой защиты, которая отключает все выходы если температура достигает +150°C. После перегрузки по току или перегрева MAX5946L блокируется, а MAX5946A автоматически перезапускается через заданный временной интервал. Прибор доступен в 36 контактном 6х6 мм тонком QFN корпусе и имеет рабочий температурный диапазон от -40°C до +85°C.
