MAX5920

-48 В контроллер горячей замены с внешним резистивным токовым датчиком

Отличительные особенности:

• Позволяет подключать и отключать платы от -48 В линий питания основных плат
• Совместим по выводам и функциям с LT4250L (MAX5920A)
• Совместим по выводам с LT1640L (MAX5920A)
• Совместим по выводам и функциям с LT4250H (MAX5920B)
• Совместим по выводам с LT1640H (MAX5920B)
• Нечувствительность к шаговым изменениям входного напряжения и броскам тока
• Способность выдерживать без использования внешних компонентов воздействие входного напряжения -100 В
• Программируемые пороги срабатывания защит при бросках тока и КЗ
• Диапазон входного напряжения от-20 до -80 В
• Программируемая защита от перенапряжения
• Программируемая блокировка при пониженном напряжении
• Включение при короткозамкнутой нагрузке
• Контрольный выход Power-Good
• Термозащита внешнего полевого транзистора

Применение:

• Телекоммуникационные линейные платы
• Сетевые коммутаторы/маршрутизаторы
• Линейные платы центральных коммутаторов
• Линейные платы серверов
• Линейные платы базовых станций

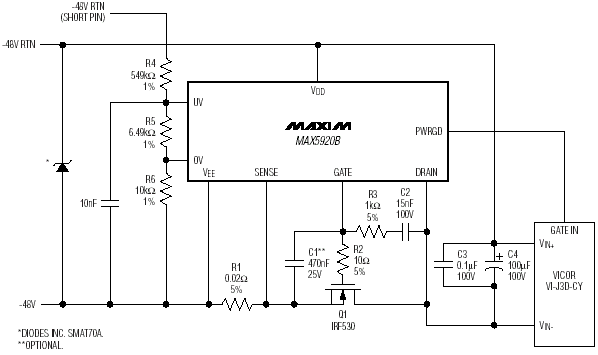

Типовая схема включения MAX5920:

Расположение выводов MAX5920:

Общее описание:

MAX5920A/MAX5920B - контроллеры горячей замены, которые позволяют безопасно подключать/извлекать линейные платы из основных плат. MAX5920A/MAX5920B имеют диапазон входного напряжения от -20 до -80 В, что делает их идеально подходящими для использования в телекоммуникационном -48 В оборудовании. Эти приборы по выводам и функциям совместимы с LT4250 и только по выводам совместимы с LT1640.

MAX5920A/MAX5920B обеспечивают контролируемое включение схем карт, предотвращая сбои на шине питания и повреждения внешних компонентов. MAX5920A/MAX5920B обеспечивают защиту от пониженного входного напряжения, повышения выходного напряжения и повышения выходного тока. Перед подачей напряжения питания на нагрузку прибор проверяет, что входное напряжение стабильно и находится в допустимых пределах.

MAX5920A и MAX5920B защищают систему от бросков тока и КЗ за счет отключения внешнего полевого транзистора при обнаружении этих дефектов. MAX5920A/MAX5920B также обеспечивают защиту от шаговых изменений входного напряжения. При шаговых изменениях входного напряжения MAX5920A/MAX5920B ограничивают ток, отдаваемый нагрузке на безопасном уровне, не отключая его питание.

Оба прибора имеют выходы с открытым стоком сигнала нахождения напряжения питания в допустимых пределах (nonPWRGD у MAX5920A или PWRGD у MAX5920B), который может использоваться для активизации понижающего преобразователя напряжения. Встроенная схема температурной защиты отключает внешний полевой транзистор при перегреве.

MAX5920A/MAX5920B доступны в 8 выводных SO корпусах. Оба прибора имеют рабочий температурный диапазон от -40°C до +85°C.

Документация:

311 Kb Engl Описание микросхемы MAX5920

---

---
