MAX626, MAX627, MAX628-TSC426, TSC427, TSC428

Двухканальные силовые MOSFET драйверы

Отличительные особенности:

• Улучшенные версии лицензионных ИС TSC426/ TSC427/ TSC428
• Малое время нарастающего/ниспадающего фронтов: 20 нс (типично) под нагрузкой 1000 пф
• Широкий диапазон напряжений питания: VDD от 4.5 В до 18 В
• Низкое энергопотребление:
      7 мВт при низком уровне на входах
      150 мВт при высоком уровне на входах
• Совместимость входов с TTL/CMOS
• Низкое выходное сопротивление: 4 Ом, типично
• BC MAX626 совместима по – выводам с ИС TSC426, DS0026/ DS0056

Области применения:

• Импульсные источники питания
• DC/DC преобразователи
• Контроллеры двигателей
• Драйверы точечных диодов
• Инверторы напряжения с подкачкой заряда

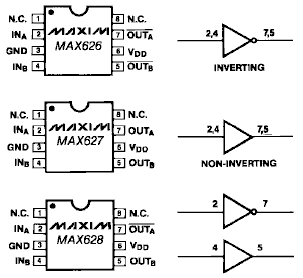

Расположение выводов:

Описание:

ИС MAX626/MAX627/MAX628 являются двухканальными, монолитными, силовыми MOSFET драйверами, предназначенными для преобразования входных уровней TTL в высоковольтные/токовые выходные сигналы. MAX626 является двухканальным, инвертирующим, силовым MOSFET драйвером. MAX627 является двухканальным, неинвертирующим, силовым MOSFET драйвером, и MAX628 содержит одну инвертирующую и одну неинвертирующую секции. Время задержек практически не зависят от V_DD. Выходные драйверы с высокой токовой нагрузочной способностью быстро заряжают и разряжают емкость затворов даже наиболее мощных силовых MOSFET транзисторов до значений, отстоящих на милливольты от уровня шины питания. Это обеспечивает минимальное проходное сопротивление открытых силовых MOSFET транзисторов. Высокое быстродействие ИС MAX626/MAX627/MAX628 минимизирует потери энергии в импульсных источниках питания и в DC/DC преобразователях.

Документация:

170 Kb Engl Описание микросхемы

---

---
