MAX4426, MAX4427, MAX4428

Двухканальные, быстродействующие, 1.5 А MOSFET драйверы

Отличительные особенности:

• Замена ИС TSC4426/4427/4428
• Более низкое сопротивление открытого канала: 4 Ом против 7 Ом
• Меньшее время задержки:
      tD1- 10 нс против 30 нс
      tD2- 25 нс против 50 нс
• Пиковый выходной ток 1.5 А
• Малое время нарастания/спада фронтов: 20 нс (тип) при нагрузке 1000 пФ
• Широкий диапазон напряжения питания: от 4.5 В до 18 В
• Низкое энергопотребление:
      1.8 мА при логической 1 на входе
      200 мкА при логическом 0 на входе
• TTL/CMOS - совместимость
• Защита от эффекта «залипания» проводимости, выдерживает более 500 мА при токе реверсирования
• Электростатическая защита (ESD)

Области применения:

• Импульсные источники питания
• DC/DC преобразователи
• Контроллеры моторов
• Драйверы точечных диодов
• Инверторы напряжения с подкачкой заряда

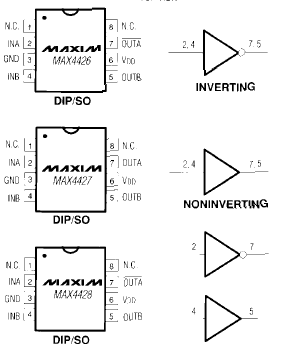

Расположение выводов:

Описание:

ИС MAX4426/MAX4427/MAX4428 являются двухканальными монолитными MOSFET драйверами, предназначенными для преобразования входных сигналов TTL/CMOS в высоковольтные/силовые выходные сигналы. ИС MAX4426 является двухканальным инвертирующим драйвером силового ключа MOSFET. ИС MAX4427 является двухканальным неинвертирующим драйвером силового ключа MOSFET, и ИС MAX4428 содержит один инвертирующий и один неинвертирующий каналы драйверов. Время задержки, практически, не зависит от VDD. Выходные силовые каскады драйверов обеспечивают быстрый заряд и разряд емкости затвора даже наиболее мощных силовых транзисторов MOSFET до значений, отстоящих на единицы милливольт от напряжений шин питания. Это обеспечивает минимальное значение сопротивления открытого канала силового MOSFET. Высокое быстродействие ИС MAX4426/MAX4427/MAX4428 позволяет минимизировать потери в импульсных источниках питания и в DC/DC преобразователях.

Документация:

204 Kb Engl Описание микросхемы

---

---
