MAX5078

4 A 20 нс драйвер МОП- транзисторов

Отличительные особенности:

• Однополярное питание от 4 до 15 В
• Максимальный пиковый втекающий/вытекающий ток 4 А
• Типовая задержка распространения 20 нс
• Согласование задержки распространения от неинвертирующего и инвертирующего входов
• Согласование задержки распространения между каналами
• VDD/2 КМОП логические уровни входных сигналов (MAX5078A)
• ТТЛ логические уровни входных сигналов (MAX5078B)
• Гистерезис входных сигналов 0.1xVDD (КМОП) и 0.3 В (ТТЛ)
• Максимально допустимый уровень входного сигнала +18 В (независимо от цифрового питания VDD)
• Низкая емкость входов: 2.5 пФ
• Ток покоя 40 мкА
• Рабочий температурный диапазон от -40°C до +125°C
• 6 контактные TDFN корпуса

Области рименения:

• Устройства управления мощными МОП- транзисторами
• Устройства управления двигателем
• Переключаемые источники питания
• Модульные источники питания
• DC-DC преобразователи

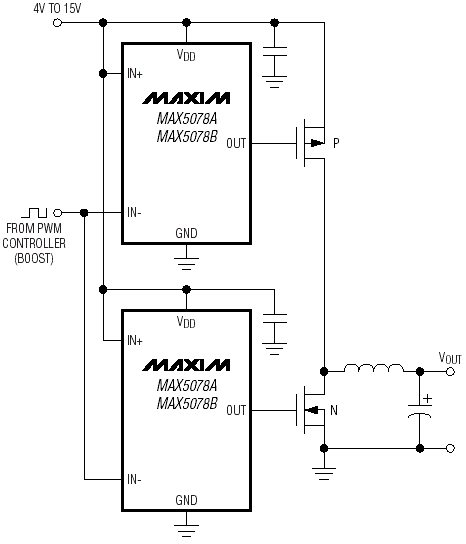

Типовая схема включения :

Расположение выводов :

Общее описание:

MAX5078А/MAX5078В - быстродействующие драйверы МОП- транзисторов с максимальным втекающим и вытекающим пиковым током 4 А. Эти приборы имеют задержку распространения 20 нс и время нарастания/спада фронтов 20 нс при работе на емкостную нагрузку 5000 пФ. Время задержки распространения сигнала минимально и согласовано для сигналов от инвертирующего и неинвертирующего входов, а также между каналами. Высокий допустимый пиковый втекающий/вытекающий ток, малая задержка распространения и термостойкий корпус делают MAX5078А/MAX5078В идеальными для применения в высокочастотных и мощных схемах.

MAX5078А/MAX5078В работают от однополярного источника питания от 4 до 15 В и имеют типовой ток потребления при отсутствии переключений 40 мкА. Эти приборы имеют встроенную логическую схему, которая предотвращает при высокой частоте переключений протекание через выходные каскады сквозного тока. Логические входы имеют независимо от VDD защиту от бросков напряжения до +18 В. MAX5078A - имеет КМОП уровни логических входных сигналов, а MAX5078B - ТТЛ уровни входных сигналов.

MAX5078А/MAX5078В имеют как инвертирующие, так и неинвертирующие входы. Приборы доступны в 6 контактных 3х3 мм TDFN корпусах и имеют рабочий температурный диапазон от -40°C до +125°C.
