MAX1908

Дешевый прибор для зарядных устройств различных типов аккумуляторов

Характеристики:

• Точность установки выходного напряжения ±0.5 %
• Точность контроля порога выходного тока ±4 %
• Точность установки тока зарядки ±5 %
• Аналоговые входы для контроля зарядного тока и напряжения на аккумуляторе
• Выходы для управления:
      потребляемым от адаптера током
      зарядным током
• Возможность заряда аккумуляторов до напряжения 17.6 В
• Максимальное входное напряжение 28 В
• КПД > 95 %
• Вход активизации дежурного режима
• Безопасная зарядка
• Перезарядка Li+ аккумуляторов
• Возможность заряда Li+, NiCd, NiMH, кислотных и др. аккумуляторных батарей

Применение:

• Ноутбуки
• PDA
• Карманные терминалы

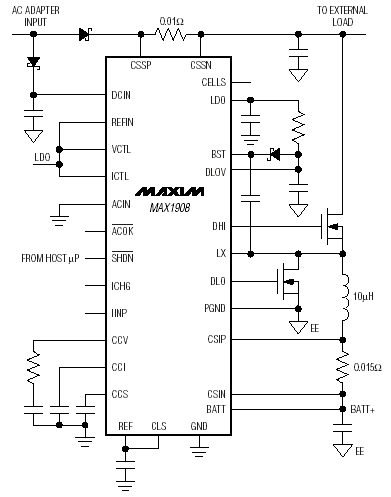

Типовая схема включения:

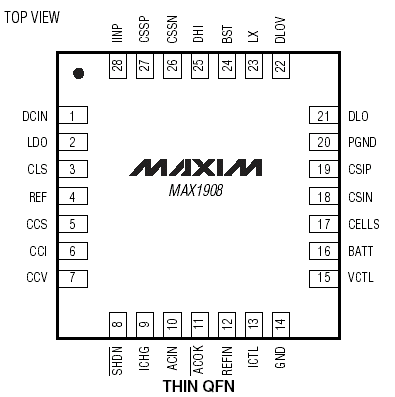

Расположение выводов:

Общее описание:

MAX1908 - высоко интегрированная ИС для построения высоко точных зарядных устройств различных типов аккумуляторных батарей. Прибор имеет аналоговые входы для контроля зарядного тока и напряжения на аккумуляторе, уровни которых могут быть запрограммированы управляющим устройством или аппаратно. MAX1908 представляет собой коммутационный преобразователь с синхронным детектором, что позволяет достичь высокого КПД.

MAX1908 имеет функцию ограничения входного тока. Он позволяет избежать повреждения адаптера источника питания при заряде аккумулятора и одновременном подключении к нему нагрузки. MAX1908 имеет выходы для регулировки адаптера источника питания и зарядного тока. Схема контроля заряда позволяет установить зарядный ток 300 мА, позволяющий безопасно заряжать Li+ аккумуляторные батареи.

MAX1908 может заряжать аккумуляторные батареи, содержащие от двух до четырех Li+ ячеек, обеспечивая ток более 5 A. Прибор доступен в миниатюрном 5х5 мм 28 выводном тонком QFN корпусе. Для ускорения разработки новых устройств на основе этого прибора выпущен комплект разработчика.

Документация:

590 Kb Engl Описание микросхемы

---

---
