DS2781

Автономный измеритель заряда одно- или двух элементных аккумуляторов

Отличительные особенности:

• Точное измерение напряжения, температуры и тока
• Способен измерять емкость одно- или двух элементного аккумулятора
• Точная термостабильная внутренняя схема вычисления временного интервала между измерениями
• Способность вычисления абсолютного и относительного заряда, коэффициента разряда, температуры и параметров аакумулятора
• Предупреждение системы о разряде батареи
• Автоматическое сохранение данных о величине заряда и сроке службы в энергонезависимой EEPROM памяти
• Калибровка коэффициента усиления и температурного коэффициента, позволяющие использовать недорогие резистивные токовые датчики
• 24- байтная EEPROM память для хранения параметров аккумуляторов и системы
• 16- байтная EEPROM память пользовательских данных
• Уникальный ID и многоточечный 1-Wire интерфейс
• Миниатюрный 8 контактный TSSOP корпус, который легко встроить в блок аккумуляторов

Области применения:

• Коммерческие двухсторонние радио системы
• Цифровые видео камеры
• PDA и переносные терминалы ПК
• Переносные GPS устройства

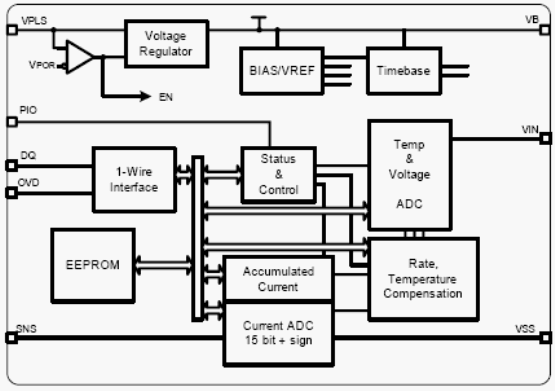

Структурная схема DS2781:

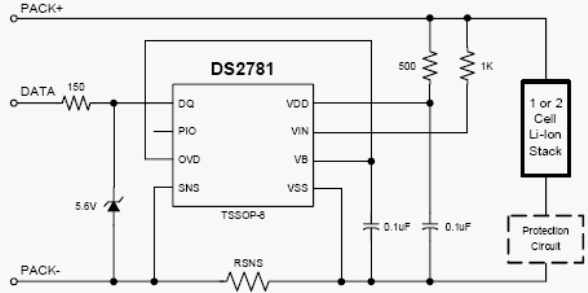

Типовая схема включения DS2781:

Расположение выводов DS2781:

Общее описание:

DS2781 измеряет напряжение, температуру и ток и на основании этих данных оценивает оставшуюся емкость Li+ и полимерных Li+ аккумуляторов. Характеристики аккумуляторов и эксплуатационные параметры системы, используемые в вычислениях, хранятся во встроенной EEPROM памяти. Информация об оставшейся емкости выражена в миллиампер-часах и процентах от величины полного заряда.

Документация:

329 Kb Engl Описание микросхемы

---

---
