MAX1582

26 В повышающий преобразователь с высоким КПД для управления белыми светодиодами, предназначенными для подсветки основного и вспомогательного индикаторов

Отличительные особенности:

• Высокая степень стабилизация тока для обеспечения однородности свечения
• Деление светодиодов на две секции: для подсветки основного и вспомогательного индикаторов КПД до 84 %
• Встроенный мощный 30 В МОП- транзистор
• Размах пульсаций выходного напряжения - 15 мВ
• Гибкое управление яркостью свечения:
      Управление аналоговым сигналом от ЦАП
      Управление цифровым сигналом с ШИМ (без применения RC фильтра) с частотой от 200 Гц до 200 кГц
• Защита от повышенного напряжения, устраняющая необходимость применения внешнего полупроводникового стабилитрона
• Постоянная частота переключений ШИМ преобразователя - 1 МГц
• Маленький номинал внешних индуктивности и конденсатора
• Режим плавного включения
• Диапазон входного напряжения от 2.6 до 5.5 В
• Ток потребления в дежурном режиме 0.01 мкА
• Миниатюрные UCSP (2.1x2.1x0.61 мм) и тонкий QFN (4x4) корпуса

Области применения:

• Сотовые телефоны с одним или двумя дисплеями
• Интеллектуальные телефоны, микрокомпьютеры и карманные компьютеры
• Портативные устройства с двумя дисплеями

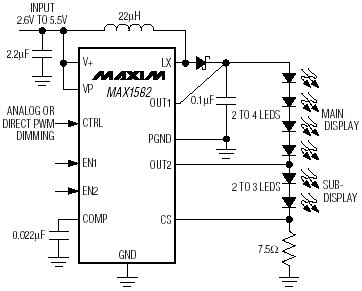

Типовая схема включения:

Расположение выводов:

Общее описание:

MAX1582 может управлять работой до 6 последовательно соединенных белых светодиодов, что позволяет обеспечить подсветку двух дисплеев (основного и вспомогательного) сотовых телефонов и других портативных устройств. Прибор устраняет необходимость применения балластных резисторов и проведения калибровки при производстве. Двухсекционный повышающий ШИМ преобразователь содержит 30 В n- канальный МОП- транзистор с низким сопротивлением открытого канала, что позволяет повысить КПД преобразователя и увеличить срок службы батареи питания.

MAX1582 использует 1 МГц токовый ШИМ контроллер, что позволяет использовать внешние конденсаторы и индуктивность маленького номинала. Встроенная защита от повышенного напряжения устраняет необходимость применения внешнего полупроводникового стабилитрона для защиты прибора от ХХ по выходу. Управление яркостью свечения может быть осуществлено внешним аналоговым сигналом или цифровым сигналом с ШИМ (без использования внешнего RC фильтра). Регулирующий сигнал с ШИМ может иметь частоту от 200 Гц до 200 кГц. Функция плавного включения позволяет избежать бросков тока при включении.

MAX1582 выпускается в миниатюрных 4x4 UCSP и 12- выводных тонких QFN корпусах.
