MAX1577Y/MAX1577Z

1.2 А регулируемые источники накачки для питания белых светодиодов вспышек и ламп подсветки фото и видео камер

Отличительные особенности:

• Выходной ток до 1.2 А (гарантированный ток 800 мА)
• КПД в режиме постоянной подсветки до 92 %
• Гибкая схема регулировки яркости

  - Логическая схема выбора яркости свечения 100 %, 33 %, 20 % и 0 %

  - Управление сигналом с ШИМ, позволяющее обеспечить регулировку в диапазоне от 20 % до 100 %

• 3% стабилизация тока при изменение линейного напряжения и температуры
• Стабилизация тока или напряжения при работе в режиме вспышки или непрерывной подсветки (MAX1577Y)
• Стабилизация тока при работе в режиме вспышки (MAX1577Z)
• Низкие уровни пульсаций и паразитных ЭМИ
• Диапазон допустимого входного напряжения от 2.7 до 5.5 В
• Схема плавного запуска, исключающая броски тока
• Режим стабилизации выходного напряжения
• Тепловая защита
• 8 выводной 3x3 мм TDFN корпус

Области применения:

• Источники питания белых светодиодов вспышек, стробоскопов и ламп подсветки
• Подсветка ЖКИ
• Телефоны с камерами, сотовые и интеллектуальные телефоны
• PDA, цифровые фото и видеокамеры

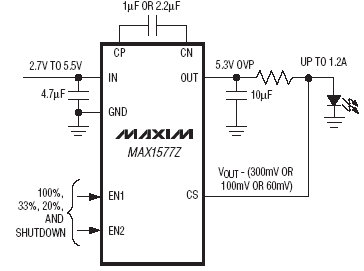

Типовая схема включения:

Расположение выводов:

Общее описание:

MAX1577Z/MAX1577Y - высокоэффективные 1х/2x кратные источники накачки, которые могут питать белые светодиоды регулируемым током до 1.2 А (гарантировано 800 мА). Используя запатентованную технологию переключения в адаптивном режиме, источники накачки обеспечивают КПД до 92 %. Очень низкое сопротивление открытого выхода позволяет обеспечивать самую высокую яркость белого светодиода вспышки даже при пониженном напряжении питания. Требуя для работы только три крошечных керамических конденсатора, эти приборы устраняют необходимость использования повышающего DC-DC преобразователя катушки индуктивности, что позволяет удовлетворить требования к габаритам современных сотовых телефонов. Высокая частота переключений (1 МГц) позволяет использовать миниатюрные внешние компоненты. Схема стабилизации оптимизирована с точки зрения обеспечения минимальных паразитных ЭМИ и пульсаций выходного сигнала.

Для регулировки тока светодиодов MAX1577Z/MAX1577Y используют внешний резистор. Два входа активизации (EN1 и EN2) обеспечивают простой способ включения/выключения светодиодов и установки токов через них, равного 20 %, 33 % или 100 % от максимальной величины. Также приборы имеют схему плавного включения, которая гарантирует отсутствие бросков тока при включении, схему отключения при перегреве и схему отключения выхода от входа в дежурном режиме, которая позволяет обеспечить в дежурном режиме ток потребления 0.1 мкА. Приборы имеют диапазон входного напряжения от 2.7 до 5.5 В. MAX1577Z имеет фиксированную защиту от повышения выходного напряжения свыше 5.1 В. MAX1577Y имеет схему контроля тока вспышки с логическим управлением и схему защиты с от повышения выходного напряжения с регулируемым порогом 3.4, 4.6 или 5.1 В для работы в непрерывном режиме.

MAX1577Z/MAX1577Y доступны в компактном 8 выводном 3x3 мм TDFN корпусе и имеют рабочий температурный диапазон от -40°C до +85°C.

Документация:

253 Kb Engl Описание микросхемы

---

---
