MAX1553, MAX1554

40 В повышающие преобразователи с высоким КПД для питания от 2 до 10 белых светодиодов

Отличительные особенности:

• Стабилизация тока для обеспечения равномерности свечения светодиодов
• Встроенный 40 В ключевой МОП- транзистор, способный запитать до 10 белых светодиодов
• Маленькие внешние компоненты
• Диапазон входного напряжения от 2.7 до 5.5 В
• КПД до 88 % при питании 6 светодиодов
• КПД до 82 % при питании 9 светодиодов (20 мА, V_CC = 3.6 V)
• Регулировка яркости аналоговым сигналом или сигналом с ШИМ
• Оптимизирован для обеспечения низких пульсаций входного напряжения
• Плавный запуск для снижения бросков тока при включении
• 3x3 мм 8 выводной TDFN корпус

Области применения:

• Сотовые телефоны
• PDA, Palmtop и беспроводные карманные компьютеры
• Подсветка цветных дисплеев

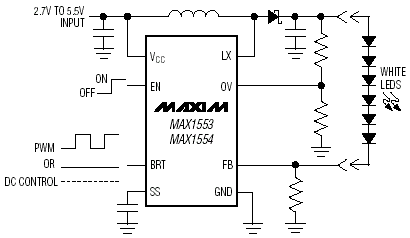

Типовая схема включения:

Расположение выводов:

Общее описание:

MAX1553/MAX1554 – приборы для питания последовательно включенных белых светодиодов, обеспечивающих подсветку дисплеев сотовых телефонов, PDA и других карманных приборов. Преобразователь содержит встроенный 40 В N- канальный ключевой МОП транзистор с низким сопротивлением открытого канала, обеспечивающий высокий КПД и длительное время работы аккумулятора. 480 мА ограничитель тока MAX1553 позволяет питать от 2 до 6 белых светодиодов. При выходном токе 20 мА и напряжении питания 3.6 прибор питает 6 белых светодиодов, обеспечивая при этом КПД 88 %. 970 мА ограничитель тока MAX1554 позволяет запитать до 10 белых светодиодов 20 мА током, обеспечивая КПД 82 % и работая при этом от 3.6 В источника питания.

Вход Dual Mode™ позволяет осуществлять регулировку яркости как сигналом с ШИМ, так и сигналом постоянного напряжения. Отдельный выход активизации позволяет включать/выключать прибор. Схема плавного запуска снижает броски тока при включении прибора.

MAX1553/MAX1554 выпускаются в миниатюрных 8 выводных 3x3 мм TDFN корпусах.
