MAX3443E

60 В отказоустойчивый, 10 Мбит/с, RS-485 трансивер с защитой от электростатических разрядов 15 кВ

Отличительные особенности:

• Отказоустойчивый при аварийных ситуациях до 60 В
• Электростатическая (ESD) защита 15 кВ
• Гарантированная скорость передачи данных 10 Мбит/с
• Возможность размещения до 128 трансиверов на одной шине
• Диапазон входных синфазных напряжений от -7 В до +12 В
• Истинно - отказоустойчивые входы приемника
• Входы с возможностью горячей замены для телекоммуникационных приложений
• Автомобильный температурный диапазон (от-40С до +125С)
• Стандартное размещение выводов

Области применения:

• Коммуникационные приложения RS-422/RS-485
• Индустриальное сетевое оборудование
• Телекоммуникационные системы
• Автомобильные приложения
• Системы управления инженерным оборудованием в зданиях (HVAC)

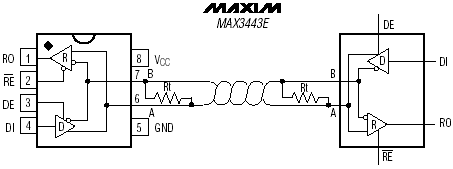

Расположение выводов и типовая схема включения:

Описание:

Отказоустойчивый RS-422/RS-485 трансивер MAX3443E обладает устойчивостью к 60 В к аварийным ситуациям на коммуникационных линиях связи. Данная ИС содержит один дифференциальный драйвер линии связи, имеющий выходы с тремя состояниями, и один дифференциальный приемник линии связи, имеющий входы с тремя состояниями. Вход приемника, имеющий импеданс в 1/4 единичной нагрузочной способности обеспечивает возможность подключения до 128 трансиверов к одной общей шине. ИС питается от источника 5 В и обеспечивает скорость передачи данных до 10 Мбит/с. Истинно- отказоустойчивые входы гарантируют высокий логический уровень на выходе приемника при размыкании, коротком замыкании, или при подключении его входов к неуправляемой шине данных.

Цепи с поддержкой функции горячей замены исключают ошибочный перенос данных в линию связи в момент инициализации, или при подключении к опорной линии связи, находящейся в рабочем состоянии. Функции ограничения тока в режиме короткого замыкания и термо- отключения защищают драйвер ИС от продолжительного режима работы с повышенным уровнем рассеивания мощности, а встроенная 15 кВ ESD - защита исключает необходимость применения дорогостоящих внешних элементов безопасности.

ИС MAX3443E выпускается в корпусах типа 8-pin SO и PDIP, и предназначены для эксплуатации в коммерческом, индустриальном и автомобильном диапазонах температур.

Документация:

264 Kb Engl Описание микросхемы

---

---
