MAX3454E

USB приемопередатчик с защитой от ЭСП ±15 кВ

Отличительные особенности:

• Защита линий D+ и D- от ЭСП ±15 кВ
• Полноскоростной/низкоскоростной приемопередатчик, совместимый с USB 2.0
• Объединенные VP и VM входы/выходы
• Диапазон напряжения питания VL логического интерфейса от +1.65 В до +3.6 В
• Функция перенумерации входа
• Встроенный подтягивающий резистор, подключенный к линии D+
• Независимость от последовательности включения источников питания

Применение:

• PDA
• Периферийные устройства для ПК
• Сотовые телефоны
• Накопители данных
• MP3 плееры

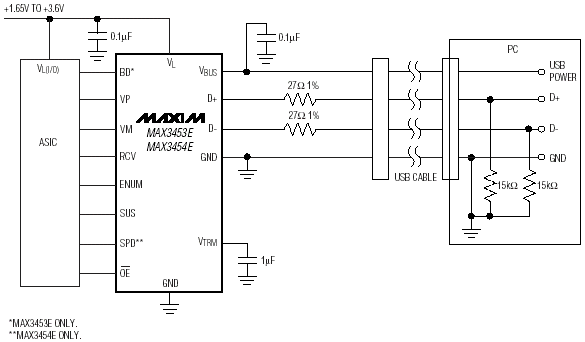

Типовая схема включения MAX3454E:

Расположение выводов MAX3454E:

Общее описание:

MAX3454E USB приемопередатчики с защитой от ЭСП ±15 кВ, предназначенные для обеспечения на физическом уровне интерфейса между низковольтными специализированными ИС и USB устройствами. Прибор полностью отвечает требованиям USB 2.0 и способен работать на скорости 12 Мбит/с и 1,5 Мбит/с. Напряжение питания VL логического интерфейса MAX3454E может быть до 1.65 В, что гарантирует совместимость с низковольтными специализированными интегральными схемами.

MAX3454E имеет режим приостановки, инициализируемый логическим сигналом на выводе, в котором ток потребления снижается до 40 мкА. USB линии D+ и D- имеют защиту от ЭСП ±15 кВ. MAX3454E имеет встроенный 1.5 кОм подтягивающий резистор и функцию перенумерации, которая позволяет блокировать логику при подключении к шине.

MAX3454E имеет рабочий температурный диапазон от -40C до +85C и выпускается в 14 выводном TSSOP и 3x3 мм 16 выводном тонком QFN корпусах.
