MAX3349EA

Полноскоростной трансивер USB 2.0, мультиплексированный с УАПП

Отличительные особенности:

• Защита от электростатических разрядов на выводах D+ и D- ±15кВ по модели человеческого тела
• В режиме УАПП сигналы приема и передачи УАПП подключаются к выводам D+/D-
• Встроенный линейный стабилизатор напряжения для питания непосредственно от USB-кабеля
• Отдельный вход напряжения питания приемника/передатчика УАПП (вывод VUART)
• Встроенный подтягивающий резистор к плюсу питания 1.5 кОм на линии D+ управляется через вход перечисления (Enumerate)
• Встроенные последовательные согласующие резистора на линиях D+ и D-
• Соответствие требованиям USB 2.0, поддержка полноскоростной (12 Мбит/сек) работы
• Встроенный преобразователь уровня до +1.4В, обеспечивающий возможность работы с низковольтными ASIC
• Определение напряжения шины VBUS
• Комбинированные входы/выходы VP и VM
• Не требуется подача питания в определенной последовательности
• Доступность в 16-выводном корпусе UCSP (2мм x 2мм)

Применение:

• Сотовые телефоны
• Персональные цифровые помощники
• Цифровые камеры
• MP3-плееры

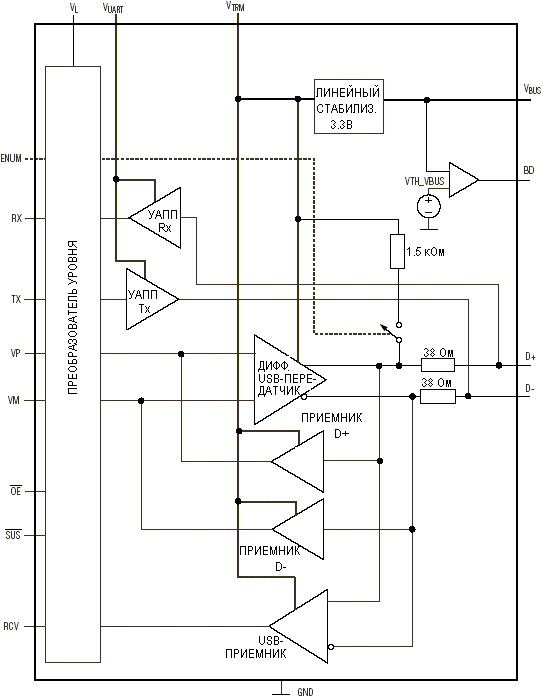

Структурная схема:

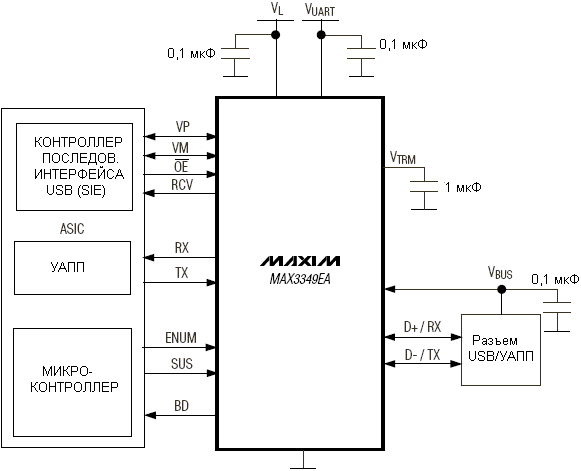

Типичное применение:

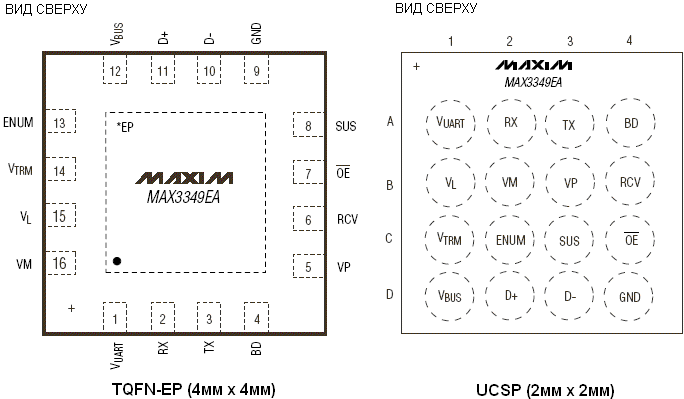

Расположение выводов:

Общее описание:

MAX3349EA - полноскоростной USB-трансивер с защитой от электростатических разрядов ±15 кВ и возможностью подключения к низковольтным микропроцессорам или ASIC. Микросхема поддерживает такие функции USB-шины, как перечисление, приостановка и определение напряжения шины VBUS. В специальном режиме мультиплексирования с УАПП сигналы УАПП (Rx и Tx) подключаются к выводам D+ и D-, что позволяет при необходимости установить асинхронную последовательную связь через тот же разъем. Это позволит снизить стоимость переносных устройств и количество составляющих их компонентов.

Наличие интерфейса УАПП позволит таким переносным устройствам, как персональные цифровые помощники, сотовые телефоны и цифровые камеры, использовать любой из интерфейсов, УАПП или USB, через один и тот же разъем. У MAX3349EA предусмотрен отдельный вывод питания УАПП, что позволяет использовать наследуемые типы микросхем с уровнями сигналов +2.75В. MAX3349EA поддерживает максимальную скорость УАПП 921 кбод.

После подключения к USB-хосту MAX3349EA переходит в режим USB и активизирует на выводах VP, VM, RCV и OE полноскоростной USB 2.0-совместимый интерфейс. MAX3349EA интегрирует согласовывающие резисторы на линиях D+ и D-, а также подтягивающий резистор 1.5 кОм на линии D+. Это позволит USB-устройству логически подключаться и отключаться от шины USB во время коммутации разъема. Режим приостановки (suspend) позволяет повысить экономичность работы. На выводах D+ и D- предусмотрена защита от электростатических разрядов до ±15кВ.

MAX3349EA выпускается в 16-выводном корпусе TQFN (4мм x 4мм) и 16-выводном корпусе UCSP (2мм x 2мм) и рассчитаны на работу в расширенном температурном диапазоне -40°C...+85°C.
