MAX13481E, MAX13482E, MAX13483E

USB приемопередатчики с защитой от ЭСП ±15 кВ и внешними/внутренними подтягивающими резисторами

Отличительные особенности:

• Вход Enumeration с низким активным уровнем сигнала, управляющий подтягивающим резистором, подключенным к линии D+ (MAX13482E)
• Вход Enumeration с низким активным уровнем сигнала, управляющий внутренним подтягивающим ключем (MAX13481E)
• Защита линий D+ и D- от ЭСП ±15 кВ
• USB 2.0 Full-Speed совместимый приемопередатчик
• Детектирование VBUS (MAX13482E/MAX13483E)
• Допустимый диапазон VL от +1.60 до +3.6 В позволяет подключать прибор к низковольтным специализированным ИС
• При включении не требуется соблюдать последовательность подачи напряжений питания
• Совместим по выводам с MIC2551A (MAX13481E)
• Совместим по выводам с DP1680 (MAX13483E)
• Совместим по выводам с DP1681 (MAX13481E)
• Совместим по выводам с DP1682 (MAX13482E)

Области применения:

• Сотовые телефоны
• Цифровые фотокамеры
• PDA

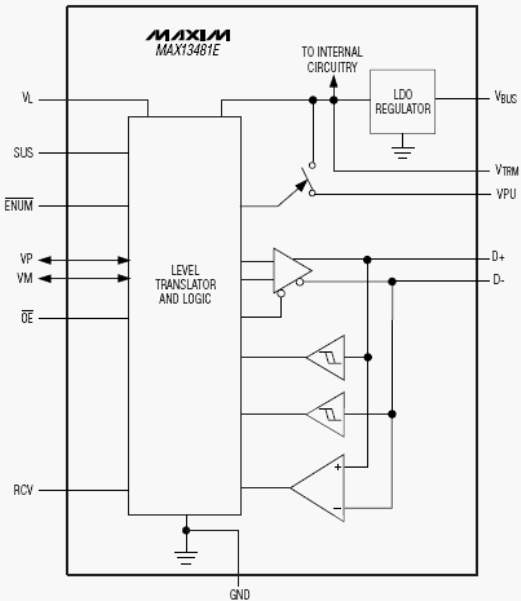

Структурная схема MAX13481E:

Расположение выводов MAX13481E, MAX13482E, MAX13483E:

Общее описание:

MAX13481E, MAX13482E, MAX13483E - USB- совместимые приемопередатчики с защитой от ЭСП ±15 кВ, связывающие низковольтные специализированные интегральные схемы с USB приборами. При работе на предельной скорости (12 Мбит/с) приемопередатчики полностью соответствуют стандарту USB 2.0. Также приемопередатчики имеют минимально допустимое напряжение VL 1.6 В, что гарантирует совместимость с низковольтными специализированными интегральными схемами.

MAX13481E, MAX13482E, MAX13483E имеют режим останова, инициализируемый логическим сигналом на выводе, ток потребления в котором снижается. Прибор имеет встроенную схему защиты линий D+ и D- от ЭСП ±15 кВ.

MAX13481E, MAX13482E, MAX13483E имеют рабочий температурный диапазон от -40°C до +85°C и доступны в 16 контактном 3x3 мм тонком QFN корпусе.

Документация:

289 Kb Engl Описание микросхемы

---

---
