MAX3480A/MAX3480B

Законченный, изолированный, 3.3 В интерфейс данных RS-485/RS-422

Отличительные особенности:

• Изолированный интерфейс данных до 1600VRMS (1 мин)
• Передача данных с ограничением скорости нарастания напряжения (MAX3480B)
• Быстродействующий, изолированный, 2.5 Мбит/с интерфейс RS-485 (MAX3480A)
• Диапазон синфазного входного напряжения относительно изолированного уровня корпуса от -7 В до +12 В
• Однополярное питание +3.3 В
• Ограничение тока и термо- отключение для защиты драйвера от перегрузки
• Стандартный корпус 28 - pin DIP

Области применения:

• Изолированные интерфейсы данных RS-485/RS-422
• Трансиверы для применения в EMI - чувствительных приложениях
• Сети LAN индустриальных систем управления
• Автоматическое тестовое оборудование
• Сети управления инженерным оборудованием зданий

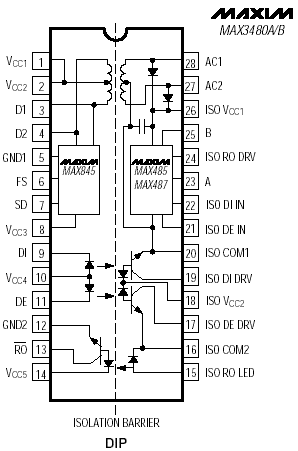

Расположение выводов:

Описание:

ИС MAX3480A/MAX3480B являются электрически- изолированными коммуникационными интерфейсами данных RS-485/RS-422. Трансиверы, оптопары, и трансформатор расположены в одном корпусе низкой стоимости типа 28-pin DIP. Однополярный источник питания +3.3 В на логической стороне питает энергией обе части интерфейса.

ИС MAX3480B имеет драйверы с ограниченной скоростью нарастания напряжения, что позволяет снизить уровень EMI и отражения сигналов, вызванные неоптимальным согласованием кабелей, что обеспечивает безошибочную передачу данных на скоростях до 250 Кбит/с. Драйвер ИС MAX3480А не имеет ограничения скорости нарастания напряжения, что обеспечивает скорости передачи данных до 2.5 Мбит/с.

Данные устройства имеют типичное значение потребляемого тока покоя 180 мА. ИС MAX3480В имеет встроенный режим отключения (Shutdown), в котором ее потребление составляет всего 0.2 мкА.

Драйверы ИС имеют систему ограничения тока в режиме короткого замыкания и защищены от рассеивания чрезмерного уровня мощности системой теплового отключения, которая переводит выходы драйверов в высокоимпедансное состояние. Входы приемника имеют функцию отказоустойчивости, которая гарантирует логически - высокое состояние на выходе при размыкании его входа.

ИС MAX3480A/MAX3480B типично выдерживают режимы 1600VRMS (1 мин), или 2000VRMS (1 сек). Их изолированные входы и выходы отвечают требованиям спецификаций RS-485/RS-422.
