MAX3471

1.6 мкА, полудуплексный, дифференциальный трансивер RS-485/RS-422 для систем с питанием от батарей

Отличительные особенности:

  • Потребляемый ток в режиме с задействованным приемником (Receiver Enabled)
  • Однополярное питание от +2.5 В до +5.5 В
  • Истинно - отказоустойчивый вход приемника
  • Выпускается в корпусе типа µMAX
  • Вход приемника имеет входное сопротивление в 1/8-ю единичной нагрузки
  • Диапазон синфазных входных сигналов от -7 В до +10 В

Области применения:

  • Дистанционное считывание измеряемых величин
  • Дифференциальные коммуникации с автономным питанием
  • Преобразователи уровней

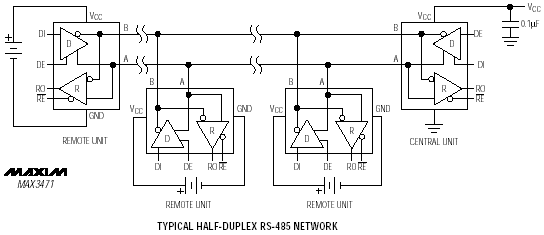

Типовая схема включения:

Расположение выводов:

Описание:

Полу- дуплексный трансивер MAX3471 предназначен для приложений RS-485/RS-422 с питанием от литиевой батареи. ИС потребляет ток всего 1.6 мкА (тип) при питании от источника +3.6 В, при подключенном приемнике и отключенном драйвере. Широкий входной диапазон напряжения питания ИС от 2.5 В до 5.5 В гарантирует ее работоспособность на весь срок службы литиевой батареи.

Данное устройство использует истинный режим отказоустойчивой работы, гарантирующий высокое логическое состояние выхода приемника при разомкнутых, или замкнутых на корпус, входах . Это означает, что выход приемника будет находиться в высоком логическом состоянии при отключении (переводе в высокоимпедансное состояние) всех передатчиков на согласованной шине. ИС MAX3471 имеет входное сопротивление, составляющее 1/8-ю единичной нагрузки. При задействовании выходных каналов драйверов и подтягивании их уровней выше VCC , или ниже GND, встроенные цепи предотвращают обратную зарядку батареи.

ИС MAX3471 выпускается в корпусе 8-pin µMAX.

Документация:

  87 Kb Engl Описание микросхемы
