MAX3460, MAX3461, MAX3462, MAX3463, MAX3464
Profibus RS-485/RS-422 приемопередатчики с производительностью 20 Mbps, с высокой устойчивостью и напряжением питания 5 В
Отличительные особенности:
- Рекомендованы для Profibus применений
- Гарантированная производительность 20 Mbps
- Перекос сигналов приемника и передатчика: 2 нс
- Высокий уровень дифференциального сигнала драйвера выхода (2,1 В на 54 Ом)
- Версии горячего подключения
- Потребление в режиме Shutdown: 1 мкА
- Типовое собственное потребление: 2,5 мА
- Позволяет использовать на шине до 128 передатчиков
- Действительно устойчивые приемники, совместимые с EIA/TIA-485
- Разработаны для многоточечной передачи на длинных или зашумленных линиях
- Версии для полу- и полнодуплексной работы
- Управление фазой на реверсивных скрученных парах (версии в 14-выводных корпусах)
- Защита драйверов, включением режима Shutdown, от перегрузки по току и перегреву
| Тип прибора |
Дуплекс |
VCC, В |
Тип. ICC, мА/Shut Down, мкА |
Разре- шение Tx |
Разре- шение Rx |
К-во Rx/Tx на шине |
Особенности |
Корпус |
| MAX3460 |
Полный |
5 |
2,5/1,0 |
Есть |
Есть |
128 |
Режим Shutdown |
14/PDIP.300
14/SO.150 |
| MAX3461 |
Полный |
2,5/1,0 |
Есть |
Есть |
Режим Shutdown |
14/PDIP.300 |
| MAX3462 |
Полный |
2,5 |
- |
- |
- |
8/PDIP.300
8/SO.150 |
| MAX3463 |
Полу |
2,5/1,0 |
Есть |
Есть |
Режим Shutdown |
8/PDIP.300
8/SO.150 |
| MAX3464 |
Полу |
2,5/1,0 |
Есть |
Есть |
Режим Shutdown |
8/PDIP.300
8/SO.150 |

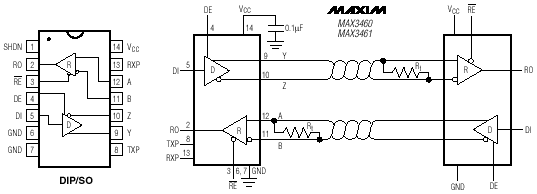

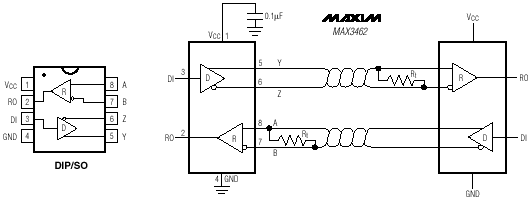

Расположение выводов и применение:
Области применения:
- Высокоскоростная RS-485 и RS-422 коммуникация
- Преобразователи уровней
- Локальные сети управления промышленного производства
- Profibus применения
Документация:
| |
 |
358 Kb Engl Описание микросхемы |
|
