| Главная страница > Компоненты > Maxim > Интерфейсы > RS-422/485 | |||||||||
|
|
||||||||||||
MAX3430Отказоустойчивый 3,3 В RS-485 приемопередатчик с защитой от входного напряжения ±80 В, имеющий входное сопротивление, равное 1/4 сопротивления единичного модуляХарактеристики:
Применение:

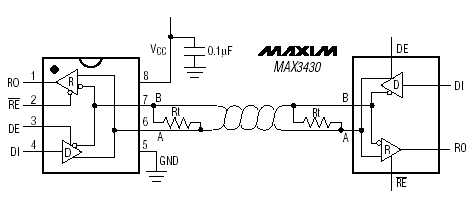

Типовая схема включения:
Расположение выводов:
Общее описание: MAX3430 RS-485 приемопередатчик с защитой от входного напряжения ±80 В. Прибор содержит один передатчик и один приемник. Прибор может выдерживать напряжение ±80 В относительно общего вывода, приложенное ко входам или выходам. Прибор не будет поврежден таким напряжением даже когда он находится в дежурном режиме или когда питание его отключено. MAX3430 работает от 3.3 В источника питания и имеет схему ограничения скорости нарастания выходного сигнала, что позволяет снизить уровень паразитных ЭМИ и отражения, вызванные некачественными контактами на зажимах кабелей, что позволяет обеспечить пропускную способность 250 кбит/с. MAX3430 имеет входное сопротивление, равное 1/4 входного сопротивления единичного модуля, что позволяет подключить к одной шине до 128 аналогичных приборов. Кроме того, отказоустойчивая схема приемника гарантирует высокий логический сигнал на его выходе при режиме ХХ по входу. Функция "горячего включения" позволяет подключать прибор к шине, не вызывая ошибок в передаваемых данных. Схема ограничения выходного тока и схема тепловой защиты позволяют избежать чрезмерно высокого потребления и выхода прибора из строя. MAX3430 доступен в 8- выводных SO и PDIP корпусах и имеет модификации с коммерческим и расширенным рабочим температурным диапазоном. Документация:
