MAX3280E, MAX3281E, MAX3283E, MAX3284E

52Mbps, 3V to 5.5V защищенные от сбоев по входу приемники сигналов RS-485/RS-422 со встроенной электростатической защитой ±15kV в корпусах SOT23

Отличительные особенности:

• Электростатическая защита по стандартам:
      ±15kV–Human Body Model
      ±6kV–IEC 1000-4-2, Contact Discharge
      ±12kV–IEC 1000-4-2, Air-Gap Discharge
• Гарантированная скорость передачи данных 52 Мбит/с
• Гарантированная задержка распространения сигнала в приемнике 15 нс
• Гарантированный фазовый сдвиг в приемнике не более 2 нс
• Гарантированный разброс фазовых сдвигов от экземпляра к экземпляру не более 8 нс
• Вывод VL для подключения к FPGAs/ASICs
• Позволяет размещение до 128 приемников на одной шине (1/4 -unit-load)
• Миниатюрный корпус SOT23
• Приемник с реальной защитой от сбоев
• Уровень общего сигнала от –7В до +12 В
• Источник питания от 3 В до 5.5 В
• Входы Enable (высокий и низкий) для работы в избыточном режиме
• Выходы с тремя состояниями (MAX3281E/MAX3283E)
• Тепловая защита от короткого замыкания на выходе

Области применения:

• Распределение тактовых сигналов
• Телекоммуникационные ячейки
• Базовые станции
• Контрольное технологическое оборудование
• Сети LAN

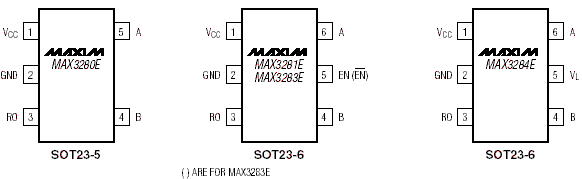

Расположение выводов:

Описание:

MAX3280E/MAX3281E/MAX3283E/MAX3284E являются одиночными приемниками сигналов конфигурации RS-485 и RS-422. Данные ИС гарантируют скорости передачи данных до 52 Мбит/с, даже при питании напряжением 3 В. Минимальная задержка распространения (15 нс максимально) и разброс задержки (8 нс максимально) делают эти ИС идеальным решением для приложений с многоканальным распределением тактовых сигналов.

MAX3280E/MAX3281E/MAX3283E/MAX3284E имеют реально функционирующую топологию защиты от сбоев, которая гарантирует логически - высокое значение на выходе приемника, когда его вход разомкнут или соединен с корпусом. Выход приемника будет в состоянии высоком логическом состоянии и в случае, если все передатчики на шине окажутся отключены (высокое сопротивление). Данные ИС имеют входное сопротивление, равное ? их нагрузочной способности, что позволяет использовать до 128 приемников на одной шине. MAX3280E является одноканальным приемником, выпускаемым в 5-pin SOT23 корпусе. MAX3281E/MAX3283E одноканальные приемники имеют стробирующий вход (EN or EN-bar) и выпускаются в 6-pin SOT23 корпусе. MAX3284E имеет дополнительный логический вход питания, что делает ее совместимым с сигналами низковольтной логики, такой, как цифровые сигналы FPGAs/ASICs. MAX3284E имеет вход для установки высокого логического уровня VL в диапазоне от 1.65В до VCC. MAX3284E также поставляется в корпусе 6-pin SOT23.

Документация:

220 Kb Engl Описание микросхемы

---

---
