MAX3060E, MAX3061E, MAX3062E

15 кВ ESD- защищенные, отказоустойчивые, 20 М бит/с, RS-485/RS-422 трансиверы с ограничением скорости нарастания выходного напряжения в корпусах типа SOT

Отличительные особенности:

• Реально - отказоустойчивые приемники, совместимые с EIA/TIA-485
• Усовершенствованная система ограничения скорости нарастания выходного напряжения, обеспечивающая безошибочный перенос данных (MAX3060E и MAX3061E)
• Низкий потребляемый ток в режиме отключения: 1 нА
• Поддержка горячей замены для телекоммуникационных приложений
• Защита от электростатических разрядов (ESD) до 15 кВ по стандарту модели человеческого тела
• Поддержка размещения до 256 трансиверов на общей шине
• Малогабаритный корпус 8-pin SOT23

Области применения:

• Коммуникации RS-485/ RS-422
• Преобразователи логических уровней
• Трансиверы для приложений, чувствительных к EMI
• Локальные сети систем технологического управления

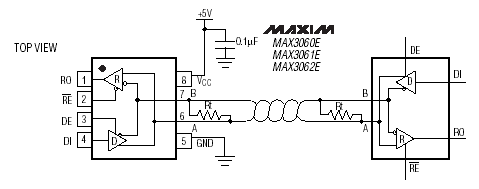

Типовая схема включения/ расположение выводов:

Описание:

ИС MAX3060E/ MAX3061E/ MAX3062E представляют собой высокоскоростные трансиверы для коммуникационных приложений RS-485/RS-422, содержащие по одному драйверу и одному приемнику. Данные ИС имеют отказоустойчивую архитектуру, гарантирующую высокое логическое состояние на выходе приемника при разомкнутых, или замкнутых на корпус, входах приемника. Это означает, что выход приемника имеет высокое логическое состояние при отключении всех передатчиков (высокоимпедансное состояние) на согласованной шине. Данные ИС, также, имеют архитектуру, обеспечивающую функцию горячей замены, исключающую паразитные выбросы на шине данных в момент проведения горячей замены.

ИС MAX3060E имеет драйверы с ограничением скорости нарастания выходного напряжения, имеющие низкий уровень EMI и снижающие отражения, вызываемые неоптимальным согласованием кабелей, что обеспечивает безошибочную передачу данных при скоростях, вплоть до 115 Кбит/с. ИС MAX3061E, также имеет ограничение скорости нарастания выходного напряжения при скоростях передачи данных до 500 Кбит/с. Драйвер ИС MAX3062E не имеет ограничения скорости нарастания выходного напряжения, что обеспечивает передачу данных со скоростями, вплоть до 20 Мбит/с. Все выходы передатчиков имеют ESD защиту до уровня 15 кВ, по стандарту модели человеческого тела.

Данные трансиверы имеют типичный потребляемый ток холостого режима 910 мкА, или 790 мкА в режиме полной загрузки при отключенных драйверах.

Все ИС имеют нагрузочную способность по входу приемника в 1/8 единичной нагрузки, что обеспечивает возможность подключения, вплоть до 256 трансиверов на одну шину. Данные устройства предназначены для эксплуатации в полудуплексном коммуникационном режиме.

Документация:

498 Kb Engl Описание микросхемы

---

---
