MAX3030E, MAX3031E, MAX3032E, MAX3033E

Счетверенные 3,3 В RS-422 передатчики с защитой от ЭСП ±15 кВ

Характеристики:

• Удовлетворяют рекомендациям TIA/EIA-422-B (RS-422) и ITU-T V.11
• Защита выходов передатчиков от ±15 кВ ЭСП
• Функция горячей замены
• Гарантируемая скорость передачи данных до 20 Мбит/с (MAX3030E, MAX3032E)
• При контроле скорости нарастания выходного сигнала скорость передачи данных до 2 Мбит/с (MAX3031E, MAX3033E)
• 16 выводные TSSOP и узкий SO корпуса
• Малое потребление (в статическом режиме < 330 мкВт при 3,3 В питании)
• Однополярное 3,3 В питание
• Цоколевка соответствует промышленному стандарту
• Отключение при перегреве

Применение:

• Телекоммуникационное оборудование
• Интерфейсное оборудование V.11/X.21
• Промышленные PLC
• Устройства контроля двигателей

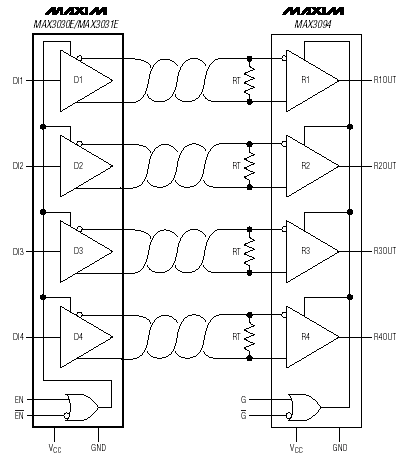

Блок схема:

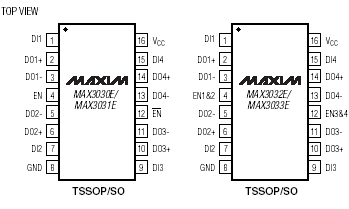

Расположение выводов:

Общее описание:

MAX3030E-MAX3033E семейство счетверенных передатчиков RS-422 цифровых данных по витым парам, удовлетворяющее стандартам TIA/EIA-422-B и ITU-T V.11. Все выводы приборов имеют защиту от +- 15 кВ электростатического потенциала (ЭСП) человеческого тела. Приборы MAX3030E-MAX3033E имеют гарантированную скорость передачи данных 2 Мбит/с или 20 Мбит/с. Передатчики со скоростью 2 Мбит/с имеют ограничение скорости нарастания фронтов для снижения паразитных ЭМИ и отражений, возникающих из-за неидеальности соединений линий связи.

20 Мбит/с передатчики имеют низкий ток покоя (ICC < 100 мкА), что делает их идеальными для применения в оборудовании с автономным питанием. Имея максимальную задержку распространения 16 нс и максимальное рассогласование задержек передатчиков одного прибора 5 нс, эти приборы идеально подходят для параллельной передачи данных. Приборы MAX3030E-MAX3033E имеют функцию горячей замены, которая устраняет ложные переключения в линии связи при пропадании питания или при подключении устройств к работающей линии связи.

MAX3030E-MAX3033E - маломощные счетверенные передатчики с защитой от ЭСП, совместимые по выводам со стандартными приборами 26LS31 и SN75174. Приборы выпускаются в 16 выводных миниатюрных TSSOP и SO корпусах.

Документация:

326 Kb Engl Описание микросхемы

---

---
