MAX3465, MAX3466, MAX3467, MAX3468, MAX3469

5 В 40 Мбит/с помехоустойчивые RS-485/RS-422 Profibus приемопередатчики

Отличительные особенности:

• Рекомендованы для Profibus приложений
• Скорость передачи данных до 40 Мбит/с
• Задержка распространения сигнала в передатчике 15 нс
• Задержка распространения сигнала в приемнике 20 нс
• Время нарастания выходного сигнала передатчика и приемника 2 нс
• Высокий уровень выходного дифференциального сигнала передатчика (2.1 В на 54 Ом нагрузке)
• Модификации с функцией "горячего включения"
• Ток потребления в дежурном режиме 1 мкА
• Низкий ток потребления в рабочем режиме (2.5 мА)
• Возможность подключения к одной шине до 128 приемников
• Помехоустойчивый приемник, отвечающий требованиям стандарта EIA/TIA-485
• Разработаны для применения в многоточечных длинных или зашумленных линиях передачи
• Полнодуплексные и полудуплексные модификации
• 14 выводные версии приборов имеют контроль фазы для коррекции реверсивности подключения витой пары
• Защита драйвера от перегрузок при КЗ и перегреве

Области применения:

• Быстродействующие RS-485 линии связи
• Быстродействующие RS-422 линии связи
• Преобразователи уровня
• Промышленные контрольные ЛВС
• Profibus приложения

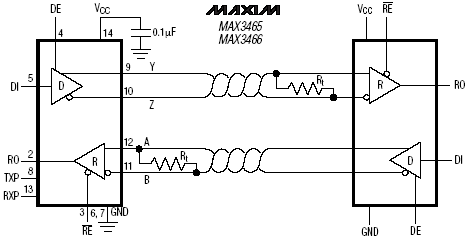

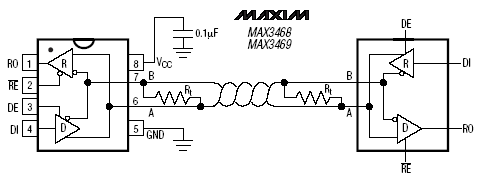

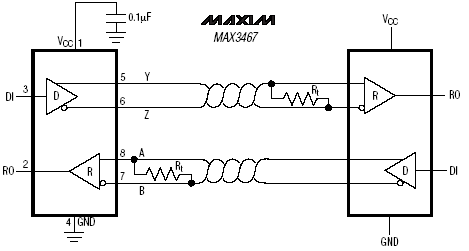

Типовая схема включения:

Расположение выводов:

Общее описание:

MAX3465-MAX3469 40 Мбит/с помехоустойчивые приемопередатчики семейства Profibus. Эти приборы являются быстродействующими дифференциальными РТС 485 и РТС 422 приемопередатчиками. Они разработаны для удовлетворения требований стандартов TIA/EIA-422-B, TIA/EIA-485-A, В 11 и X.27. Приемопередатчики отвечают техническим требованиям стандарта Profibus, обеспечивая уровень выходного напряжения более 2.1 В на 54 Ом нагрузке при скорости 40 Мбит/с и скорости нарастания выходного сигнала менее 2 нс. Каждый прибор содержит один дифференциальный линейный драйвер с третьим состоянием и один дифференциальный линейный приемник. Приборы работают от однополярного 5 В источника питания и имеют помехоустойчивую схему, которая гарантирует на выходе высокий уровень при обрыве или замыкании входной цепи. Она гарантирует на выходах всех приемников шины высокий логический сигнал при блокировке всех драйверов шины.

Все приборы имеют входное сопротивление, равное 1/4 нагрузки стандартного единичного элемента, что позволяет подключать к одной шине до 128 таких приемников. Задержка распространения сигналов в приемнике и передатчике менее 20 нс, что позволяет использовать приборы в многоточечных системах распределения синхроимпульсов. Драйвер имеет защиту от КЗ и перегрева. Драйвер и приемник имеют входы активизации с низким и высоким активным уровнем, что позволяет управлять ими напрямую.

Документация:

310 Kb Engl Описание микросхемы

---

---
