MAX3222E, MAX3232E, MAX3237E, MAX3241E, MAX3246E

RS-232 приемопередатчики с защитой от ЭСП ±15 кВ, током потребления в дежурном режиме до 10 нА, диапазоном напряжения питания от 3.0 до 5.5 В и пропускной способностью до 1 Мбит/с

Характеристики:

• Защита всех линий RS-232 от ЭСП (MAX3222E/MAX3232E/MAX3241E/MAX3246E):
      ±15 кВ, соответствующего модели человеческого тела
      ±8 кВ, воздействующего при непосредственном контакте в соответствии с требованиями IEC 1000-4-2
      ±9 кВ, воздействующего при непосредственном контакте в соответствии с требованиями IEC 1000-4-2 (только MAX3246E)
      ± 15 кВ, воздействующего через воздушный зазор в соответствии с требованиями IEC 1000-4-2
• Защита всех логических выходов и линий приемников от ЭСП (MAX3237E)
      ±15 кВ, соответствующего модели человеческого тела
      ±8 кВ, воздействующего при непосредственном контакте в соответствии с требованиями IEC 1000-4-2
      ± 15 кВ, воздействующего через воздушный зазор в соответствии с требованиями IEC 1000-4-2
• Защита выходов передатчика от ЭСП (MAX3237E)
      ±15 кВ, соответствующего модели человеческого тела
• Гарантируемая пропускная способность:
      250 кбит/с (MAX3222E/MAX3232E/MAX3241E/MAX3246E/MAX3237E в нормальном режиме)
      1 Мбит/с (MAX3237E в режиме MegaBaud)
• Защита от защелкиваний
• Низкое потребление в дежурном режиме при активном приемнике:
      1 мкА (MAX3222E/MAX3241E/MAX3246E)
      10 нА (MAX3237E)
• Противоположное расположение входов и выходов (MAX3237E)
• Гарантируемая возможность управления мышью (MAX3241E)
• Удовлетворяет техническим требованиям EIA/TIA-232 при работе от источника питания до +3.0 В

Применение:

• Сотовые телефоны с автономным питанием
• Сотовые модемы ноутбуков и портативных компьютеров
• Принтеры
• Интеллектуальные телефоны
• xDSL модемы

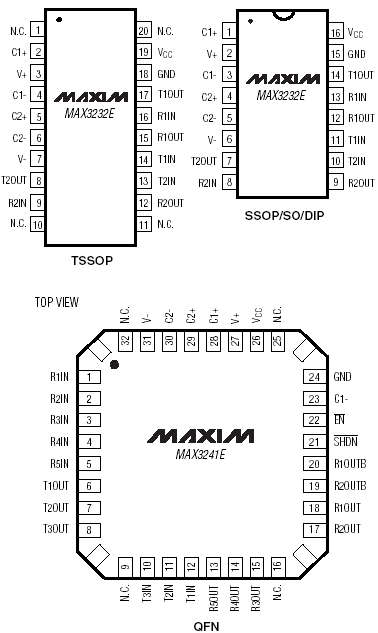

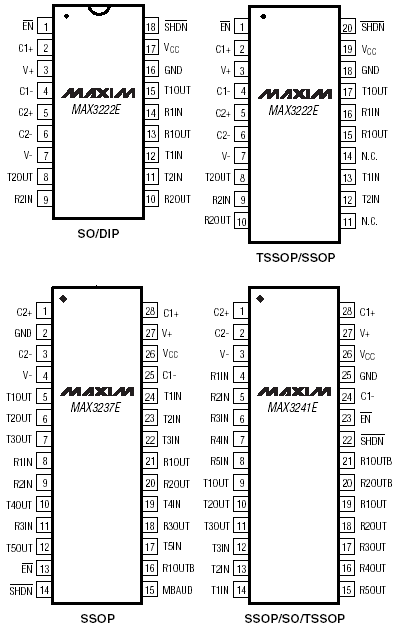

Расположение выводов:

Общее описание:

MAX3222E/MAX3232E/MAX3237E/MAX3241E/MAX 3246E - 3 В EIA/TIA-232 и V.28/V.24 низко потребляющие коммуникационные интерфейсы с высокой пропускной способностью, имеющие усовершенствованную защиту от ЭСП. Эта усовершенствованная схема защищает все входы и выходы приемника от ЭСП ±15 кВ, соответствующего модели тела человека, и в соответствии с требованиями IEC 61000-4-2 - от ±8 кВ ЭСП (±9 кВ у MAX3246E), воздействующего непосредственно, и ±15 кВ ЭСП, воздействующего через воздушный зазор. Логические входы, а так же выходы и входы приемника MAX3237E имеют вышеупомянутую защиту, в то время как выходы передатчика имеют защиту от ЭСП ±15 кВ, соответствующего модели тела человека.

Выход передатчика, имеющий низкое падение напряжения, может вырабатывать сигналы, уровни которых соответствуют стандарту RS-232, при напряжении питания от +3.0 до +5.5 В. Преобразователю уровней при работе от 3,3 В источника питания требуется только четыре миниатюрных конденсатора, имеющих номинал 0,1 мкФ. Все приборы имеют гарантированную пропускную способность 250 кбит/с. MAX3237E имеет гарантированную пропускную способность 250 кбит/с в нормальном режиме и 1 Мбит/с в режиме MegaBaud.

MAX3222E/MAX3232E имеет два приемника и два передатчика. MAX3222E имеет ток потребления в дежурном режиме 1 мкА, что позволяет использовать его с устройствах с автономным питанием. Приемники прибора MAX3222E остаются активными даже в дежурном режиме. MAX3222E и MAX3232E по выводам, корпусному исполнению и функциональным возможностям совместимы со стандартными промышленными приборами MAX242 и MAX232 соответственно.

MAX3241E/MAX3246E - законченные последовательные порты (три приемника/пять передатчиков), предназначенные для использования в портативных компьютерах. MAX3237E (пять передатчиков/три приемника) идеален для применения в периферийных высокоскоростных устройствах. Приемники этих приборов в дежурном режиме остаются активными, а ток потребления равняется всего 1 мкА (MAX3241E/MAX3246E) или 10 нА (MAX3237E).

MAX3222E, MAX3232E и MAX3241E выпускаются в миниатюрных SO, SSOP и TSSOP корпусах. MAX3237E выпускается в SSOP корпусе. MAX3246E выпускается в сверхминиатюрном 6 x 6 UCSP корпусе.

Документация:

413 Kb Engl Описание микросхемы

---

---
