MAX200, MAX201, MAX202, MAX203, MAX204, MAX205, MAX206, MAX207, MAX208, MAX209, MAX211, MAX213

+5 В, RS-232 трансиверы с внешними конденсаторами 0.1 мкФ

Отличительные особенности:

• Внешние конденсаторы от 0.1 мкФ до 10 мкФ
• Скорость передачи данных 120 Кбит/с
• 2 приемника активны в режиме shutdown
• Малогабаритный корпус 28 - pin SSOP, использует на 60% меньшую площадь, чем SOIC
• Низкий потребляемый ток в режиме shutdown: 1 мкА
• Разработаны для применения в RS-232 и в приложениях V.28
• Выходы приемника TTL/CMOS с тремя состояниями

Области применения:

• Компьютеры
• Laptops, Palmtops, Notebooks
• Оборудование с автономным питанием
• Ручное оборудование

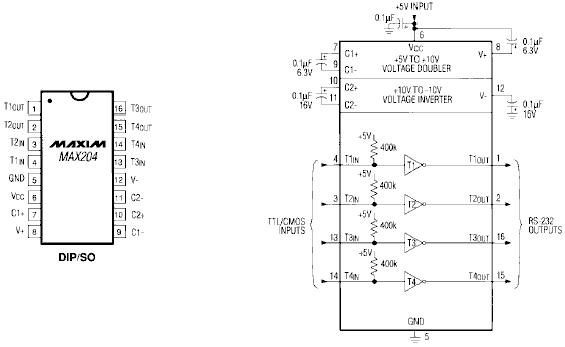

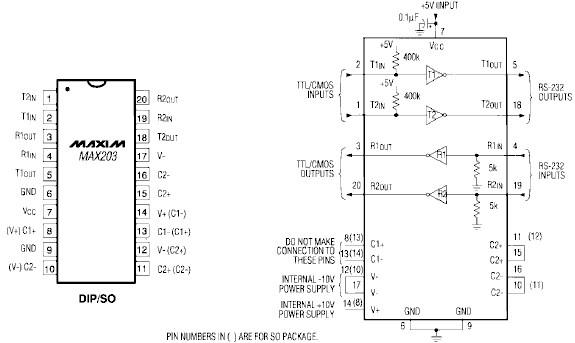

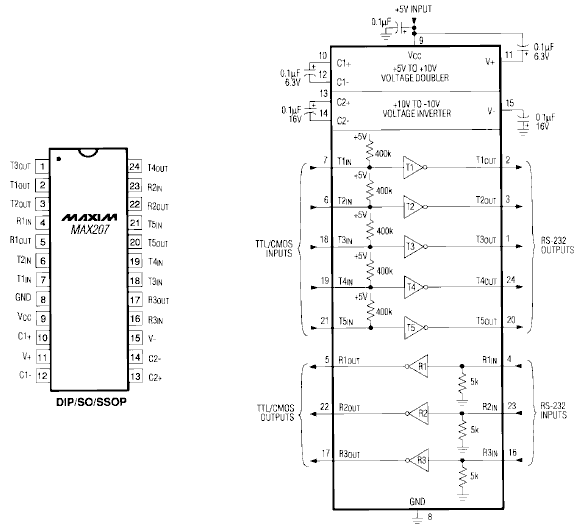

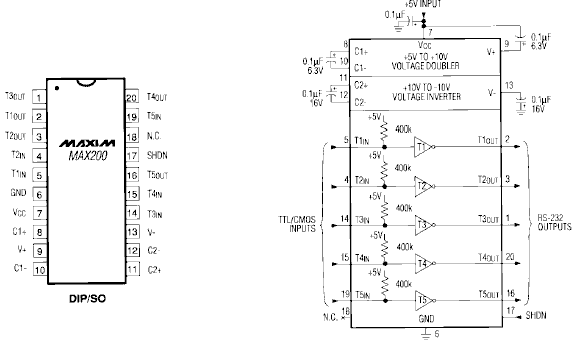

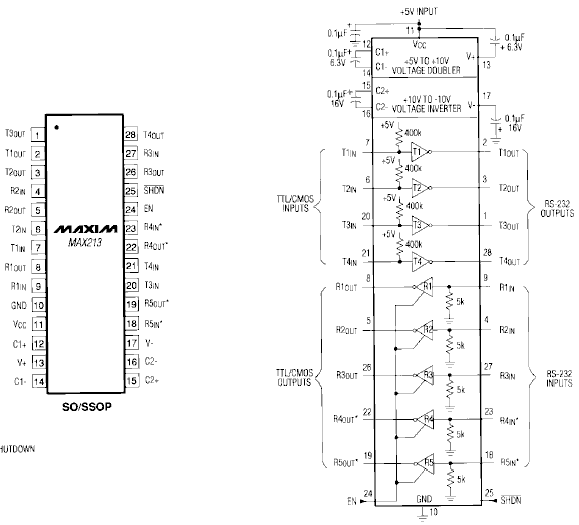

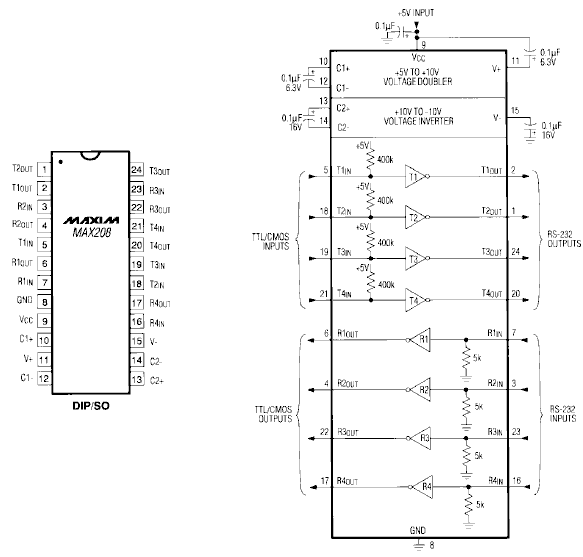

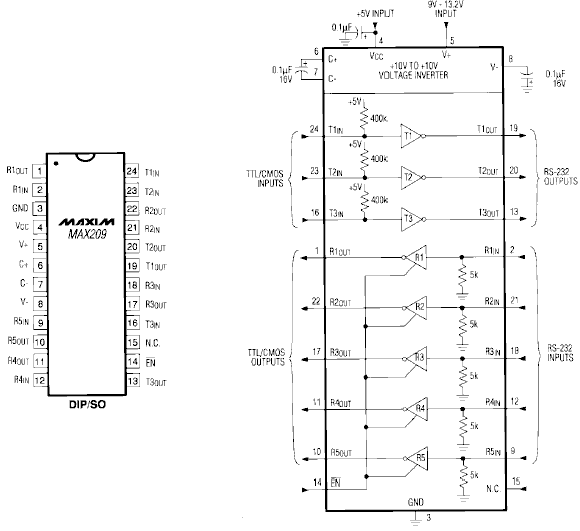

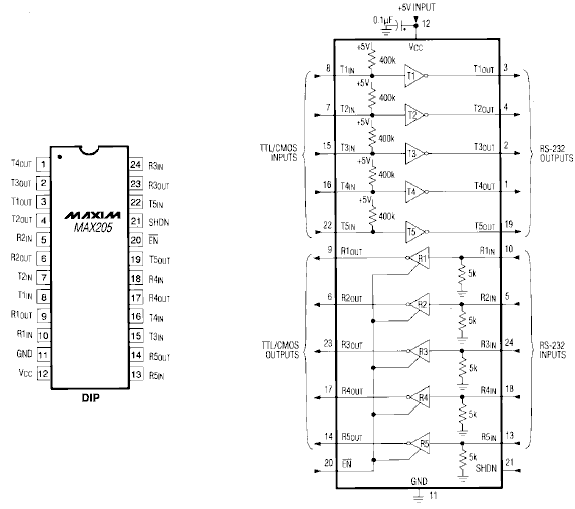

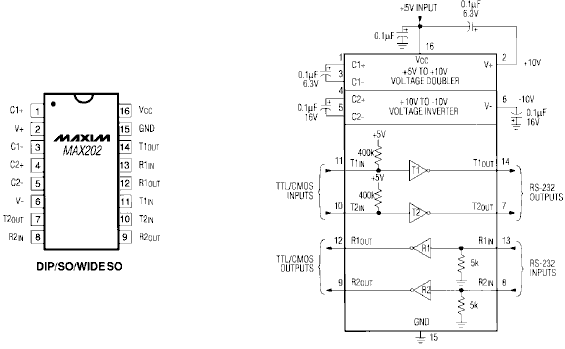

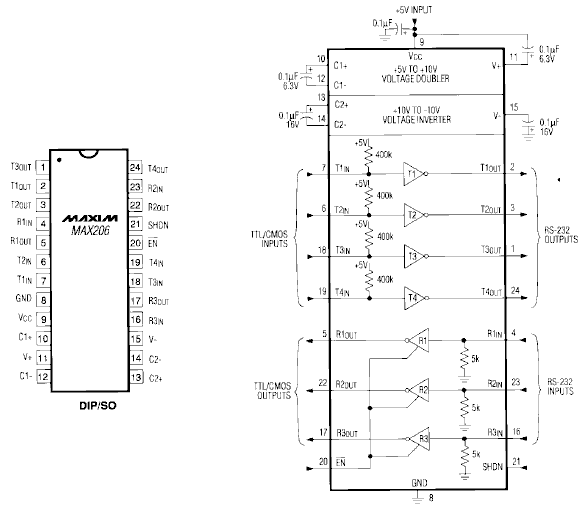

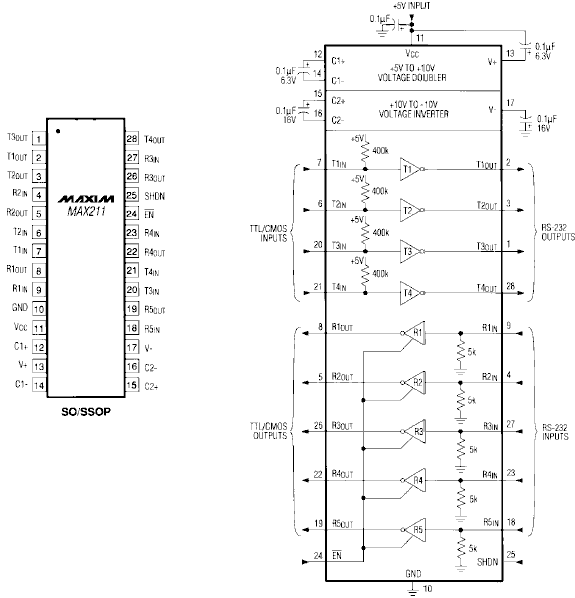

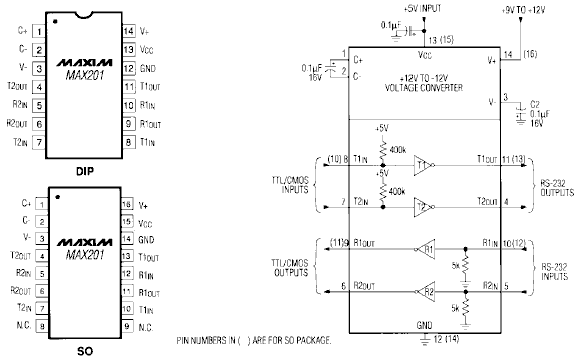

Типовая схема включения и расположение выводов:

Описание:

Трансиверы MAX200-211/MAX213 разработаны для применения в информационных интерфейсах RS-232 и V.28, где недоступны источники питания ±12 В. Встроенные насосы подкачки заряда преобразуют входное напряжение +5 В в напряжение ±10 В, необходимое для выходных уровней интерфейса RS-232. ИС MAX200 и MAX209 работают от +5 В и +12 В, и содержат преобразователи с перекачкой заряда из +12 В в –12 В.

Драйверы и приемники MAX200-211/MAX213 отвечают всем спецификациям стандартов EIA/TIA- 232E и CCIT V.28 на скорости передачи данных 20 Кбит/с. Драйверы обеспечивают выходные уровни сигнала ±5 В, на скоростях свыше 120 Кбит/с, когда имеет нагрузку, соответствующую спецификации EIA/TIA- 232E.

Потребляемая мощность 5 мкВт в режиме Shutdown (MAX200, MAX205, MAX206, и MAX211) экономит ресурс батареи в приложениях с автономным питанием. ИС MAX213 имеет активный низкий уровень режима Shutdown и активный – высокий уровень сигнала приемника «задействовать управление» (enable control). Два приемника ИС MAX213 остаются активными, позволяя индикатору звонка (RI) оставаться под контролем при потребляемой мощности всего 75 мкВт.

ИС MAX211 и MAX213 выпускаются в корпусах 28-pin wide small-outline (SO), и 28-pin SSOP, который занимает всего 40% от площади корпуса SO. MAX207 выпускается в корпусах 24-pin SO и 24-pin SSOP. ИС MAX203 и MAX205 не требуют внешних элементов, и рекомендованы к применению в системах с пространственными ограничениями на печатной плате.

Документация:

588 Kb Engl Описание микросхемы

---

---
