MAX9400/MAX9402/MAX9403/MAX9405Четырехканальные, 3.0 ГГц дифференциальные LVECL/LVPECL буферные приемники/передатчикиОтличительные Особенности:
Области Применения:

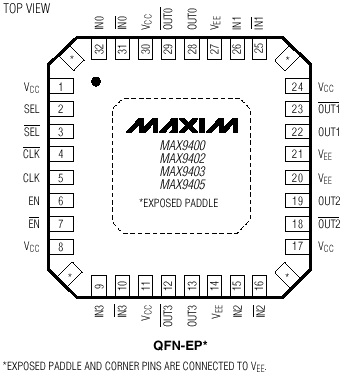

Назначение выводов:

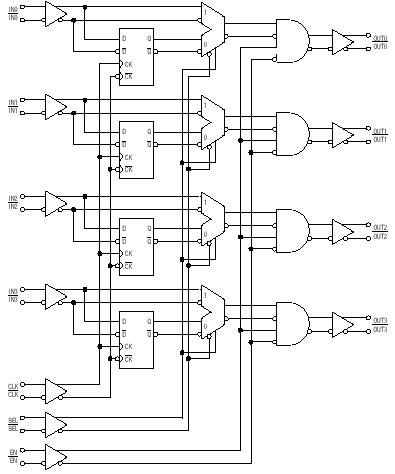

Структура:
Описание: MAX9400/MAX9402/MAX9403/MAX9405 являются сверхбыстродействующими четырехканальными LVECL/ECL или LVPECL/PECL буферными приемо/передатчиками с низкими рассогласованиями фаз между каналами, предназначенные для высокоскоростной передачи данных и синхросигналов. Эти изделия выделяются ультра- низкой задержкой распространения сигнала (335 пс) и фазовым межканальным рассогласованием 16 пс в асинхронном режиме при потребляемом токе 86 мА. Все четыре канала могут работать в синхронном режиме с внешним тактовым сигналом, или асинхронно, что определяется состоянием входа SEL. Вход «enable» обеспечивает возможность принудительного перевода всех выходов в низкое дифференциальное состояние. Разнообразие устройств с разными входными/выходными интегрированными согласующими элементами обеспечивает максимальную гибкость при разработке схемных решений. MAX9400 имеет открытые входы и выходы с открытым эмиттером. MAX9402 имеет открытые входы и 50? - согласованные выходы. MAX9403 имеет 100? - согласованные дифференциальные входы и выходы с открытым эмиттером. MAX9405 имеет 100? - согласованные дифференциальные входы и 50? - согласованные выходы. Данные устройства предназначены для работы в диапазоне напряжений питания (VCC –VEE)= +2.375В…+5.5В, и диапазоне температур от -40°С до +85°С. Устройства поставляются в миниатюрных 32-pin 5мм x 5мм TQFP и в 5мм x 5мм термо – оптимизированных QFN корпусах. Возможна поставка тестовых образцов. Документация:
