MAX9386, MAX9387, MAX9388

Дифференциальные ECL/PECL мультиплексоры 5:1 или 4:1 с одиночными/двойными выходными буферами

Характеристики:

• Типовая задержка распространения 318 пс
• Частота переключений > 2.5 ГГц
• Среднеквадратическая длительность колебаний 0.3 пс
• Максимальное временное рассогласование между выводами < 14 пс при +25°C (MAX9387)
• Питание от -2.375 В до +5.5 В для дифференциальной LVECL/ECL
• Питание от +2.375 В до +5.5 В для дифференциальной LVPECL/PECL
• Малое сопротивление открытых выходов
• Двойные выходные буферы (MAX9387)
• Совместимость по выводам с MC100EP57 (MAX9388EUP)
• Защита от ЭСП > 2 кВ

Применение:

• Быстродействующее телекоммуникационное оборудование и оборудование передачи данных
• Распределение синхронизации основных плат центральных станций
• DSLAM/DLC

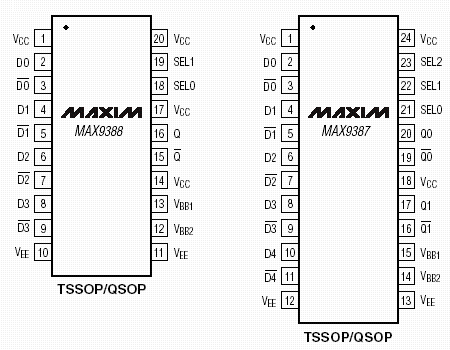

Расположение выводов:

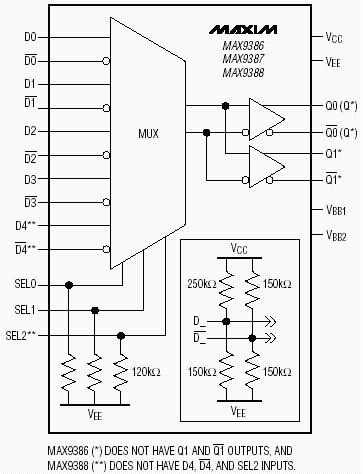

Структурная схема:

Общее описание:

MAX9386/MAX9387/MAX9388 полностью дифференциальные быстродействующие ECL/PECL мультиплексоры с малыми переходными колебаниями и выходными буферами. Устройства предназначены для распределения синхронизирующих импульсов и данных, имеют малое время задержки распространения (типовое значение 318 пс) и временное рассогласование выходов (типовое значение 3.9 пс). MAX9386 - мультиплексор 5:1 с единственным выходным буфером. MAX9387 - мультиплексор 5:1 с двойным выходным буфером, предназначенный для использования в избыточных системах. MAX9388 - мультиплексор 4:1 с единственным выходным буфером и совместим по выводам с MC100EP57.

Три несимметричных адресных входа SEL0, SEL1 и SEL2 управляют функцией коммутации в приборах MAX9386/MAX9387. MAX9388 имеет только два адресных входа SEL0 и SEL1. Адресные входы мультиплексора совместимы с ECL/PECL логикой и подтянуты к внутреннему источнику опорного напряжения VBB, имеющего при номинальном напряжении питания значение - 1.425 В. Таки образом на адресные входы должны подаваться сигналы с амплитудой от VCC до VEE. Соединение их внутри с VEE гарантируют задание низкого уровня при отсутствии сигнала на входе.

Дифференциальные входы D_ и nonD_ могут быть сконфигурированы для работы с несимметричными каскадами при соединении неиспользуемых входов с выводом VBB. Все дифференциальные входы имеют внутреннее смещение и схемы привязки, которые гарантируют задание низкого уровня при отсутствии сигнала на входе.

MAX9386/MAX9387/MAX9388 работают в широком диапазоне напряжения питания |V_CC - V_EE| от 2.375V до 5.5V. MAX9386/MAX9388 поставляются в 20 выводных, а MAX9387 - в 24 выводных QSOP и TSSOP корпусах.
