MAX9376

Двухканальный преобразователь LVDS/"любых" сигналов в LVPECL/LVDS сигналы

Характеристики:

• Гарантируемая рабочая частота 2 ГГц
• Принимает LVDS/LVPECL/"любые" дифференциальные входные сигналы
• Один канал имеет LVPECL, а другой – LVDS выход
• Типовая задержка распространения - 421 пс
• Максимальная величина импульсной погрешности - 30 пс
• Максимальное СКЗ переходных колебаний - 2 пс
• Минимальный гарантированный рабочий уровень входных сигналов - 100 мВ
• Температурная компенсация LVPECL выхода
• LVDS выход отвечают требованиям стандарта ANSI TIA/EIA-644 LVDS
• Диапазон напряжения питания от +3.0 до +3.6 В
• Защита от ЭСП > 2 кВ (в соответствии с моделью человеческого тела)

Области применение:

• Стандартные преобразователи соединительных плат
• ЛВС
• Беспроводные ЛВС
• DSLAM
• DLC

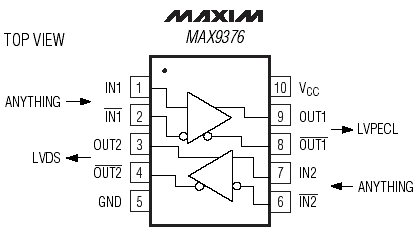

Структурная схема и расположение выводов MAX9376:

Общее описание:

MAX9376 полностью дифференциальный быстродействующий двухканальный преобразователь, один канал которого преобразует "любые" сигналы в LVDS сигналы, а второй канал - "любые" сигналы в LVPECL сигналы, предназначенный для преобразования сигналов с частотой более 2 ГГц. Сверхмалая задержка распространения и высокая пропускная способность MAX9376 делают его идеальным для применения в различной быстродействующей сетевой аппаратуре коммутации и маршрутизации цифровых потоков.

MAX9376 принимает "любые" дифференциальные входные сигналы, лежащие в пределах напряжения питания и имеющие дифференциальный уровень не менее 100 мВ. Входы полностью совместимы со стандартными LVDS, LVPECL, HSTL и CML дифференциальными сигналами. LVPECL выходы имеют нагрузочную способность 50 Ом. . LVDS выходы приборов отвечают требованиям стандарта ANSI TIA/EIA-644 LVDS.

MAX9376 выпускается в 10- выводном µMAX корпусе, работает от однополярного 3,3 В источника питания и имеет индустриальный рабочий температурный диапазон от -40°C до +85°C.

Документация:

152 kB Engl Полное описание микросхемы MAX9376 фирмы Maxim

---

---
