MAX9326

1:9, дифференциальный, LVPECL/LVECL/HSTL драйвер сигналов данных и тактовой частоты

Отличительные особенности:

  • Сдвиг фазы между выходными каналами: 50 пс (макс)
  • Средневзвешенный джиттер 1.5 пс, макс. (среднеквадратичное значение)
  • Гарантированный дифференциальный выходной сигнал при 1.0 ГГц: 300 мВ
  • Напряжение питания для дифференциальных сигналов HSTL/LVPECL: от +2.375 В до +3.8 В
  • Напряжение питания для дифференциальных сигналов LVECL: от -2.375 В до -3.8 В
  • Встроенный ИОН для режима работы с одиночными входами
  • Низкий логический уровень на выходах при разомкнутых входах, или уровнях VEE
  • Совместимость на уровне выводов с ИС MC100LVE111

Области применения:

  • Прецизионные приложения распределения тактовых сигналов
  • Повторители данных с низким уровнем джиттера

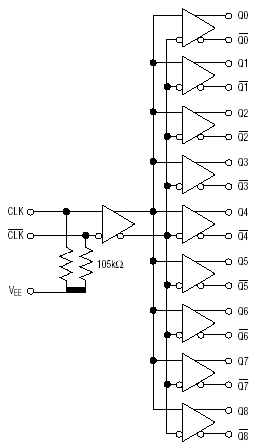

Функциональная схема:

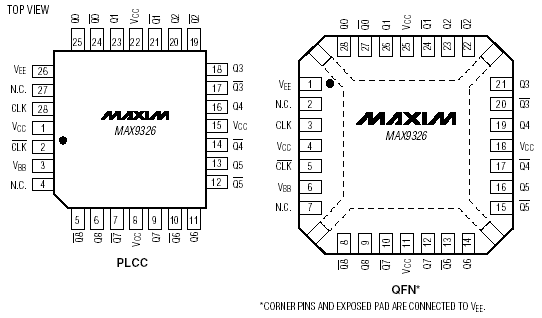

Расположение выводов:

Описание:

ИС MAX9326 является 1:9, дифференциальным драйвером с низким сдвигом фаз между выходными каналами (50 пс, макс) и низким разбросом сдвига фаз между экземплярами ИС (225 пс, макс). Данные параметры делают ИС идеальной для распределения сигналов данных и тактовой частоты в пределах опорной сети, или материнской платы. ИС обеспечивает выборку одного из двух дифференциальных HSTL, или LVECL/LVPECL входов и повторение данных на 8-ми дифференциальных выходах. Выходы совместимы с логическими уровнями LVECL и LVPECL и способны работать на 50 Ом - согласованных магистральных линиях связи.

Дифференциальные входы могут быть сконфигурированы для приема одиночных сигналов, когда неиспользуемый комплиментарный вход подключается к встроенному ИОН VBB. Все входы имеют встроенные резисторы привязки уровня на VDD. Встроенные резисторы привязки уровня и цепи отказоустойчивости обеспечивают дифференциальный низкий логический уровень при размыкании входов, или при уровне VEE на входах.

ИС MAX9326 имеет диапазон напряжения питания от 2.375 В до 3.8 В при согласовании с дифференциальными HSTL и LVPECL сигналами. Это обеспечивает высокопроизводительное распределение сигналов данных и тактовой частоты в системах с номинальным напряжением питания +2.5 В, или +3.3 В. При работе в режиме согласования с LVECL сигналами, ИС имеет напряжение питания от -2.375 В до -3.8 В.

ИС MAX9326 выпускается в корпусах 28-lead PLCC и 28-lead QFN, и специфицирована для эксплуатации в диапазоне температур от -40°С до +85°С.

Документация:

  302 Kb Engl Описание микросхемы
