MAX9323

LVCMOS-LVPECL 1:4 ретранслятор синхроимпульсов и данных

Характеристики:

• СКЗ дополнительных случайных переходных колебаний - 1.7 пс
• Величина временного рассогласования задержки распространения сигналов в приборах одной серии - не более 150 пс
• Рассогласование между каналами одного прибора времени задержки распространения сигналов - не более 11 пс
• Задержка распространения внутри прибора - 450 пс
• Совместимость по выводам с ICS8535-01
• Максимальный ток потребления - 25 мА (на 50 % меньше, чем у ICS8535-01)
• Синхронная блокировка выходов
• Два коммутируемых LVCMOS входа
• Напряжение питания от 3.0 до 3.6 В
• Рабочий температурный диапазон от -40 °C до +85 °C

Применение:

• Прецизионные ретрансляторы синхроимпульсов
• Ретрансляторы данных с низкими переходными колебаниями
• Драйверы и буферы данных и синхроимпульсов
• Ретрансляторы синхроимпульсов центральных станций
• Основные платы DSLAM
• Базовые станции
• Концентраторы

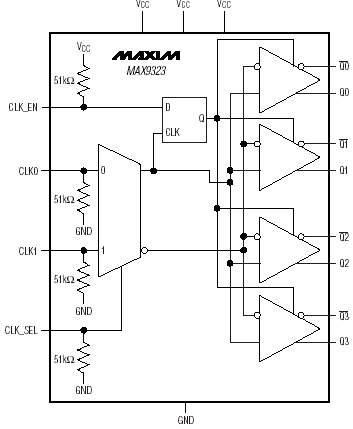

Функциональная схема:

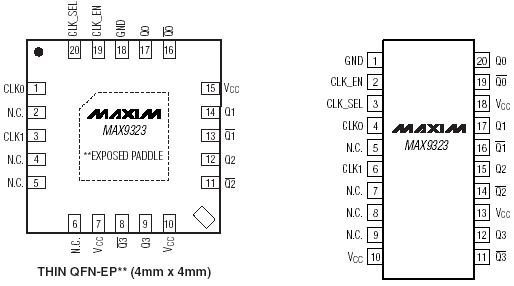

Расположение выводов:

Общее описание:

MAX9323 ретрансляторы синхроимпульсов и данных с низкой величиной погрешности, низкими переходными колебаниями, предназначенные для размножения сигналов от одного из двух несимметричных LVCMOS входов на четыре дифференциальных LVPECL выхода. Единственный логический вход управления (CLK_SEL) позволяет выбрать один из двух входов. Прибор работает от однополярного источника питания от 3.0 до 3.6 В, что делает его идеальным для 3.3 В систем. Максимальный ток потребления прибора равняется 25 мА.

Максимальное различие времен задержки распространения сигналов среди приборов одной серии 150 пс, максимальное временное рассогласование между выходами одного прибора 11 пс и максимальное среднеквадратическое значение длительности переходных колебаний 1.7 пс делают прибор идеальным для применения в качестве ретрансляторов синхроимпульсов и данных. Все выходы включаются и отключаются синхронно, что позволяет избежать появления одиночных синхроимпульсов только некоторых линиях.

MAX9323 выпускается в 20 выводном миниатюрном TSSOP и сверх миниатюрном 4x4 мм тонком QFN корпусах и имеет расширенный рабочий температурный диапазон от -40°C до +85°C. MAX9323 совместим по выводам с прибором ICS8535-01 компании Integrated Circuit Systems.
