MAX9320/MAX9320A

1 вход 2 выхода дифференциальные LVPECL/LVECL/HSTL драйверы данных и тактовой частоты

Отличительные особенности:

  • Улучшенная версия MC10LVEP11 (MAX9320)
  • Питание от +2.25В до +3.8В в дифференциальных HSTL/LVPECL системах
  • Питание от -2.25В до -3.8В в дифференциальных HSTL/LVPECL системах
  • Малый потребляемый ток 22 мА (типичное значение)
  • Фазовые искажения от экземпляра к экземпляру 20 пс (типичное значение)
  • Фазовые искажения между каналами 6 пс
  • 208 пс задержка распространения
  • Минимальный размах сигнала на выходе при 3.0 ГГц 300 мВ
  • При открытом входе выходы имеют низкие уровни
  • Защита от электростатического электричества >2кВ
  • Выпускается в термо – оптимизированном корпусе типа Exposed-Pad SO

Области применения:

  • Прецизионное распределение тактовых сигналов
  • Повторители данных с низкими фазовыми и временными (Low-Jitter) искажениями
  • Защита маршрутизаторов

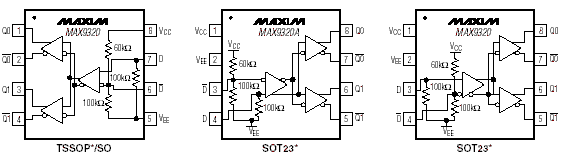

Расположение выводов:

Описание:

ИС MAX9320/MAX9320A являются дифференциальными один вход на два выхода драйверами для распределения сигналов тактовой частоты и данных с низкими фазовыми искажениями. Сигнал с одного входа воспроизводится на двух дифференциальных выходах. Дифференциальный вход может быть адаптирован для приема сигнала по одному входу путем подачи на другой внешнего опорного напряжения.

ИС MAX9320/MAX9320A обладают ультранизкими временем задержки распространения сигнала (208 пс), фазовыми искажениями 20 пс от экземпляра к экземпляру и фазовыми искажениями между каналами 6 пс, с максимальным потребляемым током в 30 мА, что делает данные ИС идеальным решением для распределения тактовых сигналов. Для согласования с дифференциальными HSTL и LVPECL – сигналами, данные ИС функционируют в диапазоне напряжений от +2.25В до +3.8В, обеспечивая высококачественное распределение сигналов данных и тактовой частоты в системах с номинальным напряжением питания в диапазоне от +2.5В до +3.3В. В случае функционирования в дифференциальных LVECL системах, данные ИС питаются напряжением в диапазоне от -2.25В до -3.8В.

Единственным отличием MAX9320 от MAX9320A является расположение их выводов. Разведение сигналов с одного выхода на несколько выводов ИС упрощает разведение сигналов на двухсторонних печатных платах.

Данные микросхемы выпускаются в малогабаритных SOT23 (8 выводов), стандартных TSSOP и SO корпусах.

Документация:

  201 Kb Engl Описание микросхемы
