MAX9316A

Дифференциальный (LV) PECL / (LV) ECL/HSTL 1:5 драйвер синхроимпульсов и данных

Характеристики:

  • Гарантированный 400 мВ дифференциальный выходной сигнал на частоте 1,5 ГГц
  • Возможность выбора несимметричного или дифференциального входа
  • Максимальное временное рассогласование каналов при 25°C 130 пс
  • Максимальное временное рассогласование выходных сигналов 20 пс
  • Задержка распространения 365 пс
  • Возможность синхронного включения/ отключения выходов
  • Встроенный ИОН для несимметричных входов
  • В открытом состоянии вход смещается к низкому уровню
  • Совместимость по выводам с MC100EL14

Применение:

  • Прецизионные распределители синхроимпульсов
  • Ретрансляторы данных с низкими переходными колебаниями
  • Драйверы и буферы данных и синхроимпульсов
  • Ретрансляторы синхроимпульсов системных плат
  • Системные платы DSLAM
  • Базовые станции
  • АТС

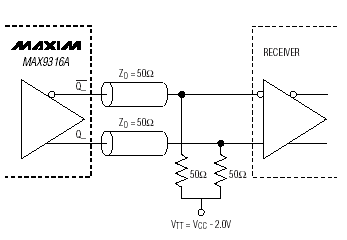

Блок схема:

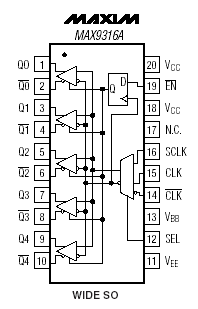

Расположение выводов:

Общее описание:

MAX9316A - дифференциальный драйвер с коэффициентом распределения 1:5 и низким уровнем искажений, предназначенный для ретрансляции данных и синхроимпульсов. У прибора можно выбрать дифференциальный вход или несимметричный вход. Сигнал с выбранного входа повторяется на пяти дифференциальных выходах. Дифференциальный вход может быть адаптирован для работы с сигналом от несимметричного каскада путем подключения встроенного источника напряжения VBB к одному из входов в качестве источника опорного напряжения.

MAX9316A имеет малое временное рассогласование появления сигналов на выходах (20 пс), что делает этот прибор идеальным для применения в качестве распределителя данных и синхроимпульсов системных плат. Для ретрансляции дифференциальных HSTL и (LV) PECL сигналов, этот прибор должен быть запитан от источника напряжения от 3.0 В до 5.5 В, что позволяет ему ретранслировать сигналы для высокоскоростных устройств с 3.3 В или 5.0 В питанием. Для ретрансляции (LV) ECL сигналов этот прибор может быть запитан от источника напряжения от -3.0 В до -5.5 В.

MAX9316A поставляется в 20 выводном широком SO корпусе.

Документация:

  184 Kb Engl Описание микросхемы
