MAX9174, MAX9175

670 МГц LVDS-LVDS и "любые сигналы" - LVDS 1:2 расщепители

Отличительные особенности:

  • Максимальное СКЗ переходных колебаний на частоте 670 МГц - 1.0 пс
  • Максимальный размах переходных колебаний на скорости 800 Мбит/с - 80 пс
  • +3.3 В питание
  • Отказоустойчивые LVDS входы (MAX9174)
  • Возможность приема "любых сигналов" (MAX9175): CML/LVDS/LVPECL
  • Входы инициализации дежурного режима способны выдерживать воздействие сигналов, лежащих в диапазоне от -1.0 В до VCC + 1.0 В
  • Изготовлены по низко потребляющей КМОП технологии
  • 10- выводные µMAX и тонкие QFN корпуса
  • Рабочий температурный диапазон от -40°C до +85°C
  • Отвечает требованиям стандарта ANSI TIA/EIA-644 LVDS
  • Выводы имеют защиту от ЭСП 4 уровня IEC 61000-4-2

Области применения:

  • Защитные коммутаторы
  • Следящие цепи
  • Системы распределения синхроимпульсов

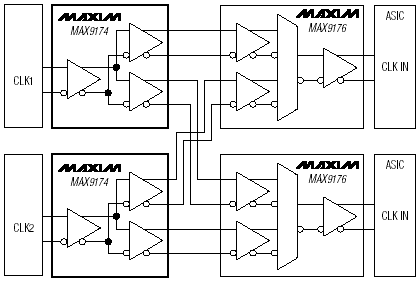

Типовая схема включения:

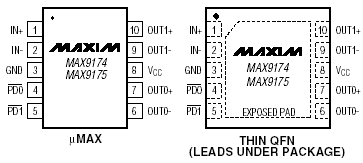

Расположение выводов:

Общее описание:

MAX9174/MAX9175 - 670 МГц 1:2 расщепители с низкими переходными колебаниями и искажениями, идеально подходящие для использования в защитных коммутаторах, следящих цепях и системах распределения синхроимпульсов и данных. Приборы имеют максимальное СКЗ длительности переходных колебаний 1 пс, что гарантирует высокую надежность передачи данных в системах, чувствительных к погрешностям синхронизации.

MAX9174 имеет отказоустойчивый LVDS вход и LVDS выходы. MAX9175 имеет "любые" дифференциальные входы (CML/LVDS/LVPECL) и LVDS выходы. В дежурном режиме выходы приборов переходят в высокоомное состояние. MAX9174 имеет отказоустойчивую входную схему, которая устанавливает на выходах высокие уровни при открытом, закороченном или неуправляемом входе. MAX9175 имеет цепь смещения, которая устанавливает на выходах высокий уровень при открытом входе. Входы инициализации режима пониженного потребления мощности совместимы со стандартной LVTTL/LVCMOS логикой и способны выдерживать воздействие сигналов, лежащих в диапазоне от -1 В до VCC + 1 В. MAX9174/MAX9175 выпускаются в 10 выводных µMAX и тонких QFN корпусах, работают от однополярного 3.3 В источника питания и имеют рабочий температурный диапазон от -40°C до +85°C.

Документация:

  261 Kb Engl Описание микросхемы
