MAX9169, MAX9170

4-портовые LVDS и LVTTL-LVDS ретрансляторы

Характеристики:

  • Максимальная импульсная ошибка 150 пс
  • Максимальная длительность дополнительных детерминированных переходных колебаний 200 пс при 630 Мбит/с
  • Максимальная длительность дополнительных случайных переходных колебаний 8 пс
  • Максимальное время рассогласования каналов 120 пс
  • Скорость передачи данных до 630 Мбит/с
  • Соответствие LVDS уровней требованиям ANSI стандарта EIA/TIA-644
  • Максимальный выходной ток 30 мА (MAX9169) и 25 мА (MAX9170), имеющий на 15 % большую точность, чем у аналогов
  • Входные сигналы уровня LVDS (MAX9169) или LVTTL/LVCMOS (MAX9170) с максимальным входным уровнем + 5 В
  • Защита выхода от режима ХХ
  • Выходная емкость 10 пФ
  • Индивидуальное отключение выходов
  • Однополярное питание 3.3 В
  • Улучшенные аналоги приборов SN65LVDS104 (MAX9169)/SN65LVDS105 (MAX9170)
  • 16- выводные SO и TSSOP корпуса

Применение:

  • Двухточечные системы передачи данных
  • Базовые станции сотовых систем связи
  • Мультиплексоры
  • Цифровые кросс-коммутаторы
  • Сетевые коммутаторы/маршрутизаторы
  • Системы распределения синхроимпульсов

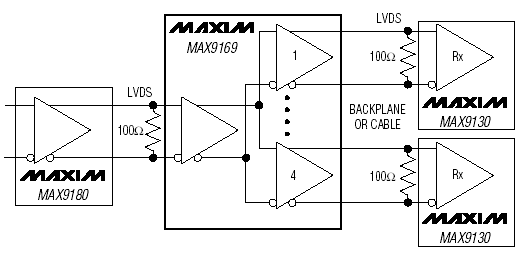

Типавая схема включения:

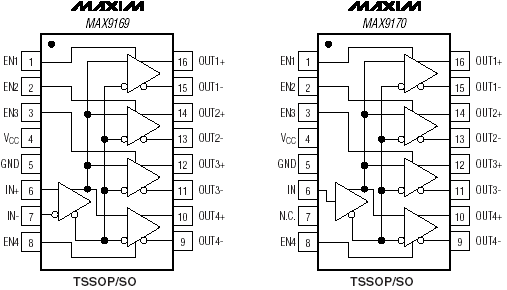

Расположение выводов:

Общее описание:

MAX9169/MAX9170 - малосигнальные LVDS/LVTTL-LVDS ретрансляторы с низким уровнем переходных колебаний, идеальные для применения в прикладных программах, в которых требуется обеспечивать высокую скорость передачи данных или синхроимпульсов при малой потребляемой мощности, небольших размерах и малым уровнем помех. Приборы принимают один LVDS (MAX9169) или LVTTL (MAX9170) входной сигнал и повторяют его на четырех LVDS выходах. Все дифференциальные выходы имеют выходное дифференциальное сопротивление 100 Ом, что позволяет использовать приборы в двухточечных системах связи, в которых приемники имеют входное дифференциальное сопротивление 100 Ом. MAX9169 и MAX9170 совместимы по выводам с приборами SN65LVDS104 и SN65LVDS105 и имеют меньшую импульсную ошибку.

Сверхнизкая величина импульсной ошибки (150 пс) и максимальная длительность дополнительных детерминированных колебаний не более 200 пс гарантирует надежную связь по высокоскоростным линиям, которые имеют высокую чувствительность к погрешности синхронизации. Высокоскоростные коммутационные характеристики приборов гарантирует скорость передачи данных до 630 Мбит/с и временное рассогласование между каналами менее 120 пс в диапазоне напряжения питания от 3.0 до 3.6 В.

Максимальный выходной ток MAX9169 - 30 мА, а MAX9170 - 25 мА. Входы и выходы приборов отвечают требованиям ANSI стандарта EIA/TIA-644. Выходная защита MAX9169 устанавливает выходы в высокоомное состояние при обнаружении на выходе ХХ и низкий уровень при обнаружении на выходе КЗ. MAX9169/MAX9170 выпускаются в 16- выводных TSSOP и SO корпусах и имеют расширенный рабочий температурный диапазон от -40°C до +85°C.

Документация:

  209 Kb Engl Описание микросхемы
