MAX9242, MAX9244, MAX9246

21 битные последовательно-параллельные преобразователи с программируемым расширением спектра и балансировкой по постоянному току

Отличительные особенности:

• Программируемое расширение спектра ±4 %, ±2 % или отсутствие расширения для снижения уровня ЭМИ
• Программируемый режим работы с балансировкой по постоянному току или без балансировки
• Балансировка по постоянному току позволяет использовать связь по постоянному току, что позволяет расширить диапазон входного синфазного сигнала
• Расширение спектра может осуществляться в режиме работы с балансировкой по постоянному току или без балансировки
• Для осуществления дополнительной выборки сдвиг по фазе на Пи/4 (MAX9242, MAX9244)
• Диапазон рабочих частот от 16 до 34 МГц (режим работы с балансировкой по постоянному току) и от 20 до 40 МГц (режим работы без балансировки по постоянному току) (MAX9242, MAX9244)
• Диапазон рабочих частот от 6 до 18 МГц (режим работы с балансировкой по постоянному току) и от 8 до 20 МГц (режим работы без балансировки по постоянному току) (MAX9246)
• Формирование выходного строба по нарастающему фронту (MAX9242) или по спадающему фронту (MAX9244, MAX9246)
• При установке на выводе PWRDWN низкого логического сигнала выходы переходят в высокоомное состояние, что позволяет реализовать совместное использование шины
• Отказоустойчивые входы при работе в режиме без балансировки по постоянному току
• Отдельный вывод для питания логического интерфейса, позволяющий обеспечить совместимость с 1.8, 2.5, 3.3 и 5 В логическими сигналами
• LVDS входы удовлетворяют требованиям стандарта ISO 10605 по защите от воздействия от ЭСП ±30 кВ через воздушный зазор и ±6 кВ при непосредственном контакте
• LVDS входы удовлетворяют требованиям стандарта IEC 61000-4-2 по защите от воздействия от ЭСП ±15 кВ через воздушный зазор и ±8 кВ при непосредственном контакте
• LVDS входы отвечают требованиям стандарта ANSI TIA/EIA-644
• Основное питание +3.3 В

Области применения:

• Автомобильные развлекательные DVD системы
• Автомобильные навигационные системы
• Цифровые копировальные устройства
• Лазерные принтеры

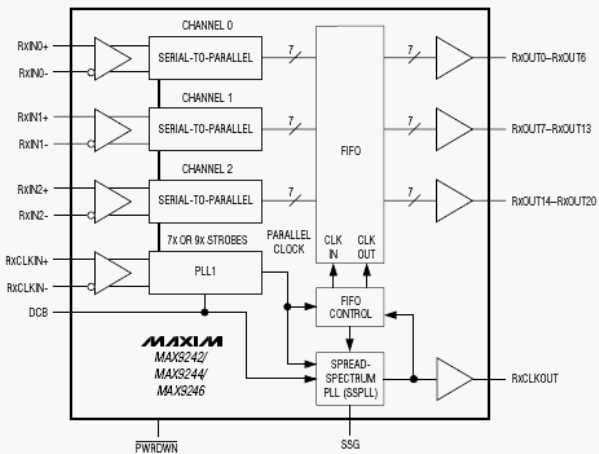

Функциональная диаграмма:

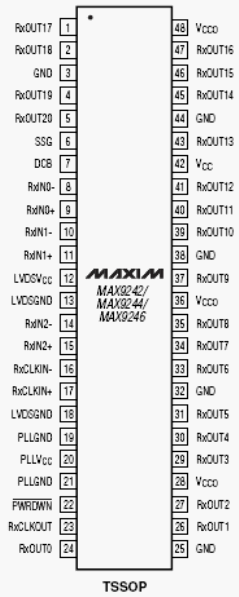

Расположение выводов:

Описание:

MAX9242, MAX9244, MAX9246 преобразуют три входных LVDS сигнала в 21 выходной несимметричный LVTTL/LVCMOS сигнал. Отдельные LVDS синхроимпульсы обеспечивают синхронизацию для последовательно-параллельного преобразования. Для снижения уровня ЭМИ MAX9242, MAX9244, MAX9246 имеют функцию расширения спектра выходных сигналов синхронизации и данных. На несимметричных выходах расширение спектра может не осуществляться или может быть задано расширение спектра на ±2 % или ±4 %. Функция расширения спектра также доступна, когда MAX9242, MAX9244, MAX9246 работают в режиме без балансировки по постоянному току. В режиме расширения спектра при частоте входных LVDS синхроимпульсов 33 МГц модуляция осуществляется частотой 32 кГц, при этом частота модуляции линейно зависит от частоты синхроимпульсов. Несимметричные выходы имеют отдельный вывод питания от +1.8 до +5 В.

MAX9242, MAX9244, MAX9246 имеет функцию программируемого баланса по постоянному току, что позволяет реализовать развязку по постоянному току между параллельно-последовательным преобразователем и последовательно-параллельным преобразователем. MAX9242, MAX9244, MAX9246 работают с параллельно-последовательными преобразователями MAX9209, MAX9213, а стробирование приборов осуществляется по нарастающему (MAX9242) или спадающему (MAX9244, MAX9246) фронту. LVDS входы удовлетворяют требованиям стандарта ISO 10605 (воздействие ЭСП ±30 кВ через воздушный зазор и ±6 кВ при непосредственном контакте).

MAX9242, MAX9244, MAX9246 доступны в низкопрофильном 48 контактном TSSOP корпусе и имеют рабочий температурный диапазон от -40°С до +85°С.

Документация:

401 Kb Engl Описание микросхем

---

---
