MAX7300

20-ти/ 28-ми портовый I/O расширитель с питанием от 2.5 В до 5.5 В и 2-х проводным интерфейсом

Отличительные особенности:

• I²C - совместимый последовательный интерфейс
• Напряжение питания от 2.5 В до 5.5 В
• Диапазон температур от -40°С до +125°С
• 20, или 28 портов, каждый из которых конфигурируется:
      как двухтактный логический выход
      как логический вход Шмидта
      как логический вход Шмидта со встроенным резистором подтяжки уровня
• Потребление в режиме отключения 11 мкА (макс)
• Детектирование смены логических уровней для семи портов I/O

Области применения:

• Бытовая техника
• Автомобильные приложения
• Индустриальные контроллеры
• Системный мониторинг

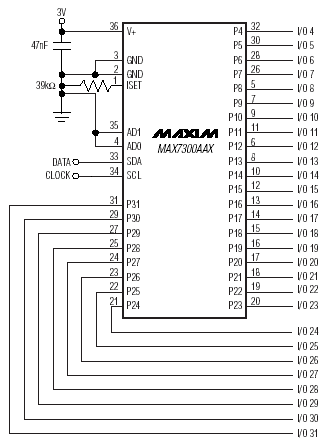

Типовая схема включения:

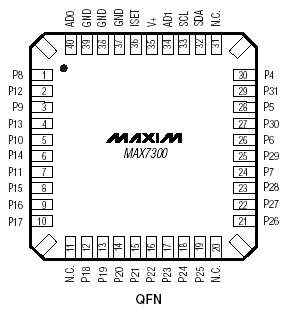

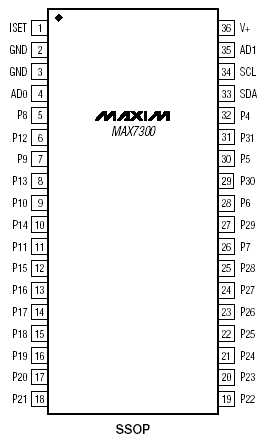

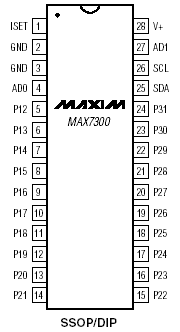

Расположение выводов:

Описание:

ИС MAX7300 представляет собой компактный периферийный расширитель портов I/O с последовательным интерфейсом и обеспечивает микропроцессорам расширение, вплоть до 28-ти портов. Каждый из портов индивидуально конфигурируется пользователем на работу, либо в режиме логического входа, либо логического выхода.

Каждый порт может быть сконфигурирован, либо в режим двухтактного логического выхода, обеспечивающего втекающий ток 10 мА и вытекающий ток 4.5 мА, либо на работу в режиме логического входа Шмидта с опциональным встроенным резистором подтяжки уровня. Семь портов имеют конфигурируемые цепи определения режима передачи, которые генерируют прерывание при изменении логического состояния порта. ИС MAX7300 управляется посредством I²C™ - совместимого 2-х проводного последовательного интерфейса и использует 4-х уровневую логику для обеспечения передачи 16 I²C адресов с помощью всего 2 входов выбора.

ИС MAX7300AAX и MAX7300AGL имеют 28 портов и выпускаются в корпусах типов 36-pin SSOP и 40-pin QFN, соответственно. ИС MAX7300AAI и MAX7300ANI имеют по 20 портов и выпускаются в корпусах типов 28-pin SSOP и 28-pin DIP, соответственно.

Документация:

351 Kb Engl Описание микросхемы

---

---
