MAX7319

Расширитель портов ввода-вывода с I²C интерфейсом, восемью входами и маскируемым детектированием изменений входных сигналов

Отличительные особенности:

• 400 кГц +5.5 В последовательный I²C интерфейс
• Диапазон напряжения питания от +1.71 до +5.5 В
• Восемь входов с маскируемым защелкивающимся детектированием изменения входного состояния
• Защита входов от напряжения до +6 В
• Защелкивание изменений сигналов, что позволяет детектировать их между чтениями
• Сигнал на выходе INT предупреждает об изменении сигналов на любом входе
• Входы AD0 и AD2 позволяют выбирать один из 16 адресов
• Типовой ток потребления в дежурном режиме 0.6 мкА
• Рабочий температурный диапазон от -40°C до +125°C

Области применения:

• Автомобильное оборудование
• Сотовые телефоны
• Портативные компьютеры
• SAN/NAS
• Спутниковые радио системы
• Серверы

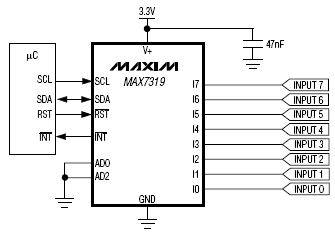

Типовая схема включения:

Расположение выводов:

Общее описание:

MAX7319 преобразует последовательный 2- проводный интерфейс в восемь входов с выбираемыми внутренними подтягивающими резисторами, защита от напряжения до +6 В и детектированием изменения состояния, которое формирует выходной сигнал прерывания.

Все входы непрерывно проверяются на изменение состояния (обнаружение переключения). Переключения защелкиваются, что позволяет их обнаруживать. При помощи масок прерывания можно определить любые входы, влияющие на установку сигнала прерывания на выходе INT. После доступа к MAX7319 через последовательный интерфейс любое отложенное прерывание сбрасывается.

+5.5 В вход RST очищает последовательный интерфейс, обрывая любую связь с MAX7319 по I2C интерфейсу.

MAX7319 использует два адресных входа с четырьмя логическими состояниями, которые позволяют задать 16 ведомых адресов I2C шины. Также выводы задания ведомого адреса подключают или отключают встроенный 40 кОм подтягивающий резистор ко всем четырем портам.

MAX7319 поддерживает горячее включение. В дежурном режиме (V+ = 0) все восемь входов, линии последовательного интерфейса SDA и SCL и выводы AD0, AD2, INT и RST переходят в высокоомное состояние, и на них устанавливается потенциал до +6 В.

MAX7319 является одним из членов семейства совместимых по выводам расширителей портов ввода-вывода, которые имеют выбираемые входы и выходы с открытым стоком или двухтактные выходы.

MAX7319 доступен в 16 контактных QSOP и TQFN корпусах и имеет рабочий температурный диапазон от -40°C до +125°C.
