DS4520

9- битный расширитель I²C порта с энергонезависимой памятью настроек и дополнительной пользовательской памятью

Отличительные особенности:

• Программируемая замена механических перемычек и переключателей
• Девять энергонезависимых входов/выходов
• 64 - байтовая энергонезависимая (EEPROM) пользовательская память
• I²C - совместимый последовательный интерфейс
• Возможность подключения к одной I²C шине до 8 устройств
• Выходы с открытым стоком и возможность подключения встроенных подтягивающих резисторов
• Максимально допустимый втекающий ток выводов 12 мА
• Низкое потребление
• Однополярное питание от 2.7 до 5.5 В
• Рабочий температурный диапазон от -40°C до +85°C

Области рименения:

• Коммутаторы банков памяти загрузки FPGA
• Выбор загрузочной Flash памяти
• Начальная установка ASIC
• Серверы
• Сетевые устройства хранения данных
• Маршрутизаторы
• Телекоммуникационная аппаратура
• Периферийные устройства ПК

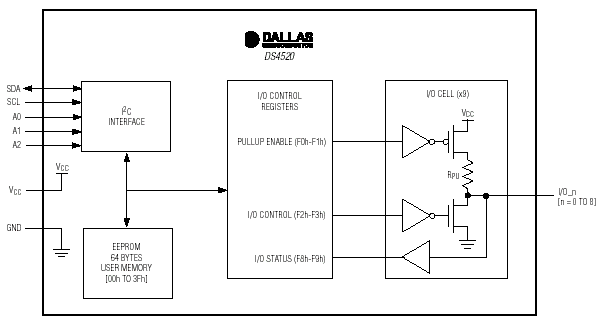

Структурная схема :

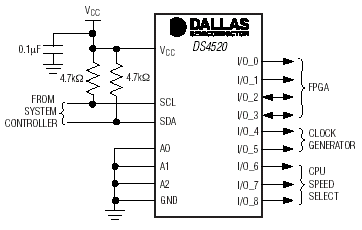

Типовая схема включения :

Расположение выводов :

Общее описание:

DS4520 - 9- битный расширитель I²C порта с энергонезависимой памятью настроек и 64 байтной энергонезависимой памятью. DS4520 предназначен для замены механических перемычек и переключателей, используемых для установки начальных состояний выводов цифровых схем. Кроме того, состояние каждого вывода может быть считано через последовательный интерфейс. Все порты настраиваются независимо. Выводы представляют собой открытые стоки, к которым можно подключить встроенные подтягивающие резисторы. Максимальный допустимый втекающий ток выводов равняется 12 мА. Так как прибор имеет энергонезависимую память настроек, то его выводы устанавливаются в запрограммированное состояние сразу после включения питания.
