MAX3053

80 В отказоустойчивый, 2 Мбит/с, экономичный трансивер сети зоны управления (CAN)

Отличительные особенности:

• Отказоустойчивость 80 В
• Три режима работы:
      Быстродействующий, до 2 Мбит/с
      Режим ограничения скорости нарастания выходного напряжения, сниженный уровень EMI, ( передача данных: от 40 Кбит/с до 500 Кбит/с)
      Режим отключения, потребляемый ток 15 мкА
• Функция автоматического отключения при отсутствии активности
• Автоматический переход в рабочее состояние
• Функция термо - отключения
• Ограничение тока
• Полная совместимость со стандартом ISO 11898

Области применения:

• Системы и сети технологического контроля
• Принтеры
• Автомобильные системы
• Системы управления инженерным оборудованием в зданиях (HVAC)
• Телекоммуникационное оборудование с питанием 72 В

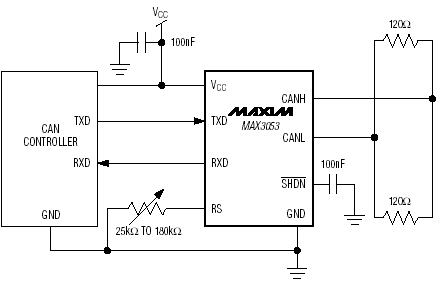

Типовая схема включения:

Расположение выводов:

Описание:

ИС MAX3053 обеспечивает согласование между протоколом контроллера сети зоны управления (CAN, Control Area Network) и физическими линиями связи CAN. ИС, в первую очередь, предназначена для применения в технологических системах управления, требующих скоростей передачи данных, вплоть до 2 Мбит/с и обеспечивает уровень отказоустойчивости 80 В при возникновении коротких замыканий на высоковольтные шины питания. ИС обеспечивает возможность передачи данных на шину и прием сигнала на CAN контроллер в дифференциальных режимах.

ИС MAX3053 обеспечивает три различных режима работы: высокоскоростной, с обратной связью и ограничением скорости нарастания выходного напряжения, и режим отключения. В высокоскоростном режиме передача данных происходит со скоростью до 2 Мбит/с. В режиме с обратной связью, скорость передачи может находиться в диапазоне от 40 Кбит/с до 500 Кбит/с, что сокращает излучение EMI и позволяет использовать неэкранированные линии связи типа «витая пара», или параллельный кабель. В режиме отключения передатчик отключается, а приемник переходит в режим ожидания с низким уровнем энергопотребления.

Функция автоматического отключения переводит ИС в режим отключения с потребляемым током 15 мкА, при отсутствии активности на шине, или контроллере CAN в течение 47 мс, или более.

ИС MAX3053 выпускается в корпусе 8-pin SO и предназначена для эксплуатации в диапазоне температур от -40°С до +125°С.
