MAX5812

Экономичный, 12 – ти разрядный ЦАП напряжения с 2-х проводным последовательным интерфейсом

Отличительные особенности:

• Ультра – низкий потребляемый ток
      100 мкА при VDD = 3.6 В
      130 мкА при VDD = 5.5 В
• Режим отключения (Power-Down) с потребляемым током 300 нА
• Однополярное питание от 2.7 В до 5.5 В
• Быстродействующий 400 кГц, I²C – совместимый двухпроводной последовательный интерфейс
• Входы с триггерами Шмидта для непосредственного подключения оптопар
• Буферные выходные усилители с размахом уровней от шины до шины питания
• Три программируемых режима выходных сопротивлений в режиме отключения (Power-Down): 100 кОм, 1 кОм, высокоимпедансное состояние
• Режим обратного считывания для проверки шины и данных
• Режим инициализации при подаче питания
• Корпус 6-pin SOT23

Области применения:

• Цифровое управление усилением и смещением
• Программируемые источники напряжения и тока
• Программируемые аттенюаторы
• Генератор управляемый напряжением (ГУН)/Драйвер варакторного диода
• Недорогое измерительное оборудование
• Оборудование с автономным питанием

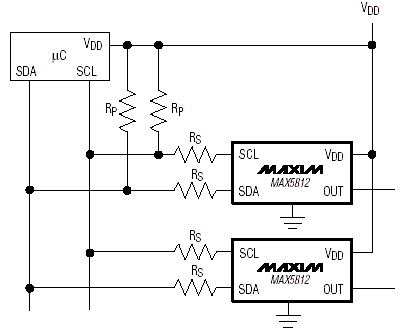

Типовая схема включения:

Расположение выводов:

Описание:

ИС MAX5812 является одноканальным, 12-ти разрядным цифро – аналоговым преобразователем (ЦАП) напряжения с I²C™ - совместимым интерфейсом и двух – проводной шиной, обеспечивающей работу с тактовыми частотами до 400 кГц. Устройство питается от однополярного источника с напряжением от 2.7 В до 5.5 В и потребляет всего 100 мкА при VDD = 3.6 В. Режим отключения снижает потребление энергии до величины менее 1 мкА. ИС MAX5812 имеет три программируемых значения выходного сопротивления в режиме отключения (power-down mode): 100 кОм, 1 кОм, и высокоимпедансное. К другим особенностям ИС относятся встроенные прецизионные выходные буферные усилители с размахом уровней от шины до шины питания, и цепь обнуления при подаче напряжения питания (POR), которая переводит АЦП в режим отключения с выходным сопротивлением 100 кОм .

MAX5812 имеет I²C – совместимый последовательный интерфейс с двойной буферизацией, позволяющий подключение нескольких устройств к одной шине данных. Все логические входы имеют CMOS – совместимые логические уровни и буферизованы триггерами Шмидта, позволяя непосредственное подключение оптопарных и транформаторных изолированных интерфейсов. ИС MAX5812 минимизирует шумовую пропускную способность путем отсоединения шины тактового сигнала (SCL) от остальной части ИС при выявлении несовпадения адреса.

ИС MAX5812 специфицирована в расширенном диапазоне рабочих температур от -40°С до +85°С и выпускается в малогабаритных корпусах типа 6-pin SOT23. Характеристики 10 – разрядной версии изложены в описании ИС MAX5811.

Документация:

270 Kb Engl Описание микросхемы

---

---
