MAX532

Сдвоенный перемножающий 12-разрядный DAC с последовательным входом

Отличительные особенности

  • Два 12-разрядных DAC с выходными усилителями
  • Высокоскоростной 3-проводный интерфейс (6 МГц)
  • Совместимость с интерфейсами SPI, QSPI и Microwire
  • Размах выходного напряжения ±12 В
  • Выходной ток ±10 мА
  • Вемя установки выходного сигнала (c точностью ±1/2LSB) 2,5 мкс
  • Гарантированная монотонность во всем диапазоне рабочих температур
  • Максимальная интегральная нелинейность ±1/2LSB
  • Малый температурный коэффициент усиления: 2 ppm/?C
  • Работа в диапазоне напряжений питания от ±12 до ±15 В ?
  • Сброс по подаче питания
  • Поставляются в 16-выводных корпусах PDIP и SO в исполнении для диапазона температур от 0°C до +70°C, от -40°C до +85°C и от -55°C до +125°C.
Тип прибора Разре-шающая способ-ность (Биты) Кол-во DAC Напря-жения питания (V) Потреб-ляемый ток, тип. (mA) Тип выхода Время установки, тип. (µs) ИОН Корпус
MAX532 12 2 ±12...±15 5 Потенци-альный 2,5 Внешний MDAC PDIP16
SO16

Области применения

  • Автоматизированное тестовое и измерительное оборудование
  • Генераторы сигналов произвольной формы
  • Усилители с программируемыми коэффициентами усиления ?
  • Системы управления перемещением
  • Сервоуправление

Расположение выводов:

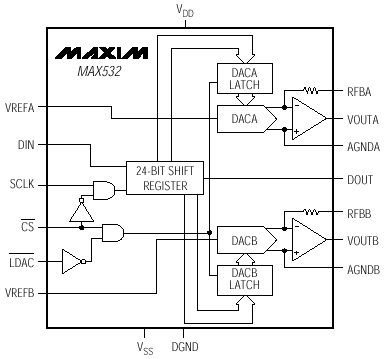

Структура:

Назначение выводов

Вывод Обозначение Описание
1 RFBA Резистор обратной связи DACA
2 VREFA Вход опорного напряжения для DACA
3 VOUTA Выходное напряжение DACA
4 AGNDA Аналоговая земля DACA
5 AGNDB Аналоговая земля DACB
6 VOUTB Выходное напряжение DACB
7 VREFB Вход опорного напряжения для DACB
8 RFBB Резистор обратной связи DACB
9 VSS Отрицательное напряжение питания
10 DGND Цифровая земля
11 SCLK Вход последовательного синхросигнала
12 DOUT Выход последовательных данных. N-канальный MOSFET с открытым стоком (требуется подтягивающий резистор).
13 DIN Вход последовательных данных. Совместим с уровнями TTL/CMOS
14 CS# Вход выбора кристалла. Активен низким уровнем
15 LDAC# Вход асинхронной загрузки DAC
16 VDD Положительное напряжение питания

Описание

Прибор MAX532 является законченным сдвоенным перемножающим 12-разрядным цифро-аналоговым преобразователем (MDAC) с выходным усилителем. Оговоренные характеристики обеспечиваются без использования каких либо дополнительных настроек. Прибор MAX532 оснащен 3-проводным последовательным интерфейсом, обеспечивающим сокращение количества выводов корпуса и уменьшение занимаемой на плате площади, по сравнению с приборами с параллельным интерфейсом. Последовательный интерфейс совместим со стандартами SPI, QSPI и Microwire. Последовательный выход обеспечивает каскадирование двух или более приборов MAX532.

Последовательный интерфейс минимизирует цифровые шумы, проникающие со стороны логических выводов на аналоговые выходы. Последовательный интерфейс упрощает организацию изолированных применений, использующих оптическую или трансформаторную развязку.

Характеристики DAC MAX532 гарантированы при работе в диапазоне напряжений питания от ±12 до ±15 В. Все логические входы совместимы с уровнями TTL/CMOS

Приборы MAX532 поставляются в 16-выводных корпусах PDIP и SO.

Документация:

  200 Kb Engl Описание микросхемы
