MAX526, MAX527
Счетверенный 12-разрядный DAC с потенциальным выходом и малым потреблением
Отличительные особенности
- Четыре 12-разрядных DAC с выходными усилителями
- Входной диапазон опорного напряжения включает уровень земли
- Полностью 12-разрядные характеристики без подстройки
- Полная (без подстройки) ошибка 1LSB (MAX526)
- Работа от источника питания ±5 V (MAX527)
- Потенциальный буферированный выход
- Малое время установки выходного сигнала
- 3 мкс (MAX526)
- 5 мкс (MAX527)
- Цифровые входы с двойным буферированием
- Совместимость с микропроцессорами и логическими уровнями TTL/CMOS
- Поставляются в 24-выводных корпусах PDIP и SO (в керамическом корпусе SB по специальному заказу) в исполнении для диапазона температур от 0°C до +70°C, от -40°C до +85°C и от -55°C до +125°C (корпус SB).
| Тип прибора |
Разреша-ющая способ-ность (Биты) |
Кол-во DAC |
Напря-жения питания (V) |
Потреб-ляемый ток, тип. (mA) |
Тип выхода |
Время установки, тип. (µs) |
ИОН |
Корпус |
| MAX525 |
12 |
4 |
+12...+15 и -5 |
11 |
Потенци-альный |
3 |
Внешний |
PDIP24
SO24 |
| MAX526 |
±5 |
5,5 |
Области применения
- Аналоговые системы с минимальным количеством компонентов
- Цифровая настройка усиления и смещения
- Генераторы сигналов произвольной формы
- Средства управления технологическими процессами
- Автоматизированное тестовое и измерительное оборудование
Расположение выводов:

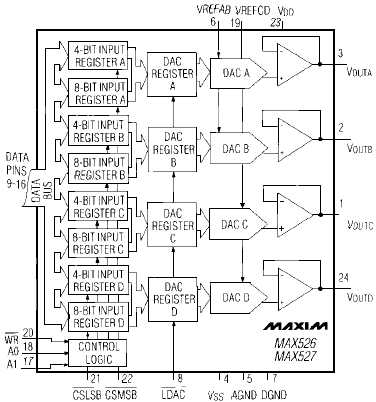

Структура:
Назначение выводов
| Вывод |
Обозначение |
Описание |
| 1 |
VOUTC |
Выходное напряжение DACC |
| 2 |
VOUTB |
Выходное напряжение DACB |
| 2 |
VOUTA |
Выходное напряжение DACA |
| 4 |
VSS |
Отрицательное напряжение питания |
| 5 |
AGND |
Аналоговая земля |
| 6 |
VREFAB |
Вход опорного напряжения для DACA и DACB |
| 7 |
DGND |
Цифровая земля |
| 8 |
LDAC# |
Вход загрузки DAC. Активен низким уровнем |
| 9 |
D7 |
Бит данных 7 |
| 10 |
D6 |
Бит данных 6 |
| 11 |
D5 |
Бит данных 5 |
| 12 |
D4 |
Бит данных 4 |
| 13 |
D11/D3 |
Биты данных 11/3. Управляются сигналами CSLSB# и CSMSB# |
| 14 |
D10/D2 |
Биты данных10/2. Управляются сигналами CSLSB# и CSMSB# |
| 15 |
D9/D1 |
Биты данных 9/1. Управляются сигналами CSLSB# и CSMSB# |
| 16 |
D8/D0 |
Биты данных 8/0. Управляются сигналами CSLSB# и CSMSB# |
| 17 |
A1 |
Бит выбора адреса DAC (MSB) |
| 18 |
A0 |
Бит выбора адреса DAC (LSB) |
| 19 |
VREFCD |
Вход опорного напряжения для DACC и DACD |
| 20 |
WR# |
Вход сигнала записи. Активен низким уровнем |
| 21 |
CSLSB# |
Выбор младшего байта. Активен низким уровнем |
| 22 |
CSMSB# |
Выбор старшего ниббла. Активен низким уровнем |
| 23 |
VDD |
Положительное напряжение питания |
| 24 |
VOUTD |
Выходное напряжение DACD |
Описание
Приборы MAX526/MAX527 содержат по четыре 12-разрядных цифро-аналоговых преобразователя с потенциальным выходом. Потенциальный выход обеспечивается четырьмя встроенными прецизионными выходными усилителями. Прибор MAX527 работает при двуполярном напряжении питания ±5 В, тогда как прибор MAX527 работает при фиксированном отрицательном напряжении питания – 5 В и положительном напряжении в диапазоне от +12 до +15 В. Калибровка смещения, усиления и линейности, выполненные в процессе изготовления, обеспечивают прибору MAX526 полную ошибку (без подстройки) на уровне 1LSB.
Оба прибора оснащены логикой интерфейса с двойным буферированием (12-разрядные регистры входа и DAC) Данные в регистре DAC устанавливают значение выходного напряжения DAC.
Приборы MAX526/MAX527 располагают 8-разрядной шиной данных. Данные загружаются во входной регистр двумя операциями записи – записью в первой операции младших 8 битов и остальных старших битов во второй операции. Вход асинхронной загрузки DAC (LDAC#) пересылает данные из входного регистра в регистр DAC.
Все логические входы совместимы с TTL/CMOS.
Приборы MAX526/MAX527 поставляются в 24-выводных корпусах PDIP, SO и керамическом SB.
