MAX525

Счетверенный 12-разрядный DAC с последовательным входом и малым потреблением

Отличительные особенности

  • Четыре 12-разрядных DAC с конфигурируемыми выходными усилителями
  • Работа от однополярного источника питания+5V
  • Малое потребление
        - 0,85 мА в рабочем режиме
        - 10 мкА в режиме Shutdown
  • Сброс по подаче питания переводит все регистры и все DAC в нулевое состояние
  • Совместимость с SPI/QSPI и Microwire
  • Обеспечивает вызов значения, предшествовавшего режиму Shutdown
  • Одновременное или независимое управление DAC посредством 3-проводного последовательного интерфейса
  • Программируемый пользователем цифровой выход
  • Поставляются в 20-выводных корпусах SSOP и PDIP в исполнении для диапазона температур от 0°C до +70°C, от -40°C до +85°C и от -55?C до +125°C.
Тип прибора Разреша-ющая способ-ность (Биты) Кол-во DAC Напря-жения питания (V) Потреб-ляемый ток, тип. (mA) Тип выхода Время установки, тип. (µs) ИОН Корпус
MAX525 12 4 +5 0,85 Потенци-альный 12 Внешний PDIP
SO20

Области применения

  • Средства управления технологическими процессами
  • Автоматизированное тестовое и измерительное оборудование
  • Цифровая настройка усиления и смещения
  • Системы управления перемещением
  • Системы с микропроцессорным управлением

Расположение выводов:

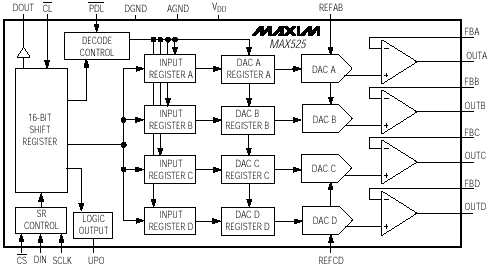

Структура:

Назначение выводов

Вывод Обозначение Описание
1 AGND Аналоговая земля
2 FBA Обратная связь выходного усилителя DACA
2 OUTA Выходное напряжение DACA
4 OUTB Выходное напряжение DACB
5 FBB Обратная связь выходного усилителя DACB
6 REFAB Вход опорного напряжения для DACA и DACB
7 CL# Очистка всех DAC и регистров. Активен низким уровнем
8 CS# Вход выбора кристалла. Активен низким уровнем
9 DIN Вход последовательных данных
10 SCLK Вход сигнала синхронизации последовательных данных
11 DGND Цифровая земля
12 DOUT Выход последовательных данных
13 UPO Программируемый пользователем логический выход
14 PDL# Блокировка режима Power-Down. Активен низким уровнем
15 REFCD Вход опорного напряжения для DACC и DACD
16 FBC Обратная связь выходного усилителя DACC
17 OUTC Выходное напряжение DACC
18 OUTD Выходное напряжение DACD
19 FBD Обратная связь выходного усилителя DACD
20 VDD Положительное напряжение питания

Описание

Прибор MAX525 содержит четыре 12-разрядных цифро-аналоговых преобразователя и четыре прецизионных выходных усилителя, размещенные в малогабаритном 20-выводном корпусе. В дополнение к к четырем потенциальным выходам пользователю доступны инвертирующие (отрицательные) входы каждого усилителя. Это обеспечивает получение особых конфигураций усиления, дистанционного распознавания и вариантов вывода, что позволяет использовать прибор MAX525 в системах управления производственными и технологическими процессами. К другим особенностям прибора относятся: программное введение режима Shutdown и аппаратная его блокировка, активный низким уровнем сброс, переводящий все регистры и DAC в нулевое состояние, программируемый пользователем логический выход и последовательный вывод данных.

Каждый DAC располагает входом с двойным буферированием, организованный как входной регистр, за которым следует регистр DAC. В каждый входной/DAC регистр загружается 16-разрядное слово данных. Последовательный интерфейс совместим с SPI™/QSPI™ и Microwire™. Этот интерфейс ползволяет обновлять состояния входных/DAC регистров независимо или одновременно одной программной командой.

Все регистры DAC могут быть обновлены через 3-проводный последовательный интерфейс. Вся логика прибора совместима с TTL/CMOS.

Прибор MAX525 поставляется в 24-выводных корпусах PDIP и SSOP.

Документация:

  160 Kb Engl Описание микросхемы
