MAX5230, MAX5231

3В/5В, 12-ти разрядные, двухканальные ЦАП напряжения с последовательным выходным сигналом и встроенным источником опорного напряжения

Отличительные особенности:

• Встроенный прецизионный источник опорного напряжения 3ppm/°C
      2.465 В (MAX5231)
      1.234 В (MAX5230)
• 10ppm/°C (макс) в полном выходном диапазоне
      4.095V (MAX5231)
      2.0475V (MAX5230)
• Однополярный источник питания
      5 В (MAX5231)
      3 В (MAX5230)
• 13.5MHz SPI/QSPI/MICROWIRE – совместимый 3-х проводной последовательный интерфейс
• Программируемое (по входу) значение инициированного при подаче питания сигнала: ноль или среднее выходное напряжение
• Программируемое значение внутренней выходной нагрузки в режиме отключения: 1 кОм и 200 кОм
• Восстановления выходного состояния предшествует режиму отключения (Shutdown) или инициализации (Reset)
• Буферные выходные усилители имеют нагрузочную способность 5 кОм/100 пФ
• Малогабаритный корпус типа 16-Pin QSOP

Области применения:

• Контрольное технологическое оборудование
• Автоматические контрольно – измерительные комплексы
• Цифровое управление смещением и усилением
• Системы управления движением
• Системы с микроконтроллерным управлением

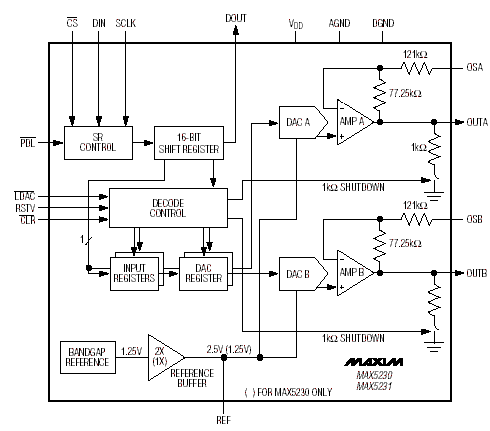

Структура:

Расположение выводов:

Описание:

Микромощные, двухканальные, 12-ти разрядные цифро- аналоговые преобразователи (ЦАП) MAX5230/MAX5231 имеют встроенный источник опорного напряжения с прецизионной нестабильностью 3ppm/°C и прецизионные выходные усилители. ИС MAX5231 питается от однополярного источника питания с напряжением 5 В со встроенным источником опорного напряжения 2.5 В и имеет полномасштабный выходной диапазон 4.096 В. ИС MAX5230 питается от однополярного источника питания с напряжением 3 В со встроенным источником опорного напряжения 1.25 В и имеет полномасштабный выходной диапазон 2.0475 В. ИС MAX5231 имеет потребляемый ток всего 470 мкА, тогда как, MAX5230 потребляет только 420 мкА. Обе ИС имеют как программно, так и аппаратно – управляемый режим отключения (shutdown) со сниженным уровнем энергопотребления 2 мкА.

ИС MAX5230/MAX5231 имеют 13.5MHz, SPI/QSPI/MICROWIRE – совместимый 3- проводной последовательный интерфейс. Дополнительный выход данных (DOUT) предназначен для последовательного соединения и опроса цепочки устройств и для режима обратного чтения. Каждый ЦАП имеет цифровой вход с двойной буферизацией. ИС MAX5230/MAX5231 имеют программируемые значения выходных сопротивлений в режиме отключения (shutdown): 1 кОм или 200 кОм. При подаче питания функция инициализации устанавливает выходы ЦАПов, либо в нулевое состояние, либо выходы принимают среднее значение кода ЦАП. ИС MAX5230/MAX5231 предназначены для эксплуатации в расширенном диапазоне рабочих температур от -40°С до +85°С и выпускаются в корпусах типа 16-pin QSOP.

Документация:

970 Kb Engl Описание микросхемы

---

---
