MAX5181, MAX5184

10- ти разрядные, 40 МГц ЦАП с выходным сигналом тока/напряжения

Отличительные особенности:

• Однополярное напряжение питания от +2.7 В до +3.3 В
• Широкий динамический диапазон, ограниченный уровнем шумов: 70 дБ при fOUT= 2.2 МГц
• Полно- дифференциальный выход
• Режимы экономии энергопотребления:
• Ожидания
• Полного отключения
• Встроенный ИОН +1.2 В типа “Bandgap”
• Малогабаритный корпус 24-pin QSOP

Области применения:

• Восстановление сигнала
• Генераторы сигналов произвольной формы
• Цифровой синтез сигналов
• Приложения визуализации

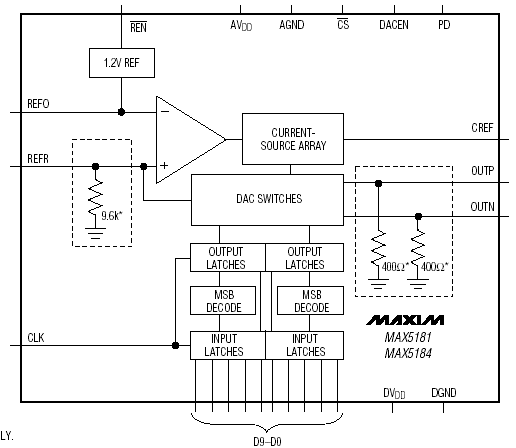

Функциональная схема:

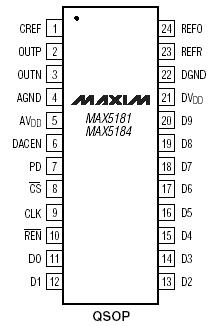

Расположение выводов:

Описание:

ИС MAX5181 является 10-ти разрядным цифро- аналоговым преобразователем (ЦАП) с выходным токовым сигналом, разработанным для обеспечения высоких эксплуатационных характеристик в приложениях реконструкции сигналов, или в генераторах произвольных форм сигналов, требующих восстановления формы аналоговых сигналов с низким уровнем искажения в условиях экономичного энергопотребления. ИС MAX5184 имеет аналогичные характеристики, но обладает встроенными прецизионными резисторами для реализации выходного сигнала напряжения. ИС MAX5181/ MAX5184 разработаны для обеспечения амплитуды импульсного выброса 10 пВ*с для обеспечения минимального уровня импульсных шумовых компонентов на выходе ИС. Встроенный +1.2 В источник опорного напряжения (ИОН) типа «Bandgap» обеспечивает высокий уровень стабилизации и низкий уровень шумов ИОН, и может быть отключен при использовании внешнего источника опорного напряжения.

ИС разработаны с учетом обеспечения высокого уровня целостности сигнала при минимальной, потребляемой ИС, мощности. ИС имеют однополярное напряжение питания в диапазоне от +2.7 В до +3.3 В. Кроме того, данные ЦАП имеют три режима работы: нормальный, ожидания с экономией энергопотребления и режим полного отключения, обеспечивающий самый низкий уровень потребляемого тока: 1 мкА (макс). Малое время пробуждения из режима ожидания (0.5 мкс) в полноценный рабочий режим ЦАП обеспечивает возможность экономии энергоресурса, что достигается активацией ЦАП только по мере необходимости.

ИС MAX5181/MAX5184 выпускаются в корпусах 24-pin QSOP и предназначены для эксплуатации в расширенном диапазоне температур от -40°С до +85°С. Для ознакомления с ЦАП с меньшей разрешающей способностью (8 бит), обращайтесь к описанию ИС MAX5187/MAX5190.

Документация:

363 Kb Engl Описание микросхемы

---

---
