| Главная страница > Микросхемы > Maxim > ЦАП | |||||||||
|
|
||||||||||||
MAX58863.3 В 12 битный 500 MSPS ЦАП с превосходными динамическими характеристиками и дифференциальными LVDS входамиОтличительные особенности:
Области применения:

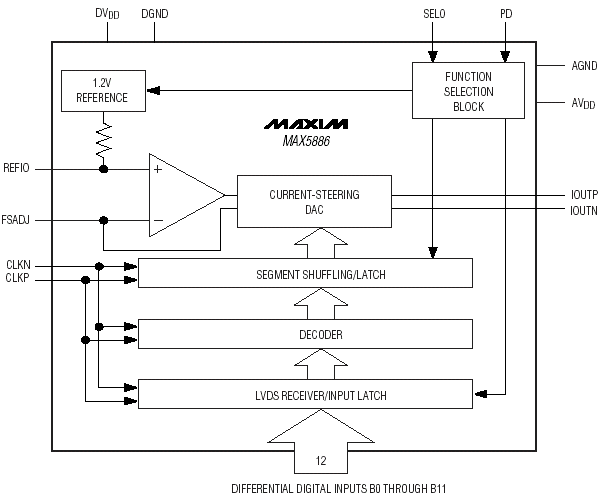

Блок-схема:

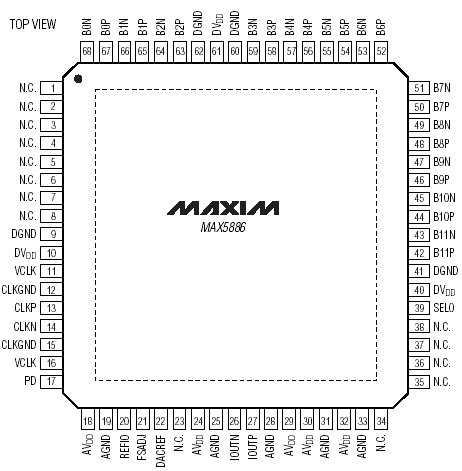

Расположение выводов:
Общее описание: MAX5886 - 12-разрядный ЦАП с производительностью 500 MSPS специально разработанный для удовлетворения требований к рабочим характеристикам цифровых синтезаторов сигналов, используемых в базовых станциях и другом коммуникационном оборудовании. Работая от однополярного 3.3 В источника питания, этот ЦАП имеет превосходные динамические характеристики: SFDR=76 dBc при частоте выходного сигнала fOUT = 30 МГц. ЦАП имеет производительность 500 MSPS и потребляемую мощность всего 230 мВт. MAX5886 имеет регулирующую ток архитектуру, которая обеспечивает диапазон максимального выходного тока от 2 до 20 мА и размах выходных дифференциальных сигналов от 0.1 до 1 В. MAX5886 содержит встроенный 1,2 В ИОН и регулирующий усилитель, позволяющий гарантировать высокую точность и низкий уровень шумов. Кроме того, отдельный вход опорного напряжения дает пользователям гибкость и возможность улучшить точность коэффициента усиления. Входы данных и синхроимпульсов MAX5886 совместимы с уровнями LVDS сигналов. MAX5886 выпускается в 68 выводном QFN корпусе и имеет индустриальный рабочий температурный диапазон от -40°C до +85°C. Выпускаются совместимые по выводам с MAX5886 аналоги - 14 и 16 битные приборы MAX5887 и MAX5888. Документация:
