MAX5893

12- битный двойной интерполирующий и модулирующий ЦАП с КМОП входами и скоростью обновления 500 Msps

Отличительные особенности:

• ACLR = 72 дБ при f_OUT = 61 МГц (WCDMA с одной несущей)
• Удовлетворяет требованиям к спектральному распределению стандартов 3G UMTS, cdma2000 и GSM (при выходной частоте fOUT = 122 Мгц)
• Спектральная плотность шума -151 dBFS/Гц при выходной частоте f_OUT = 16 Мгц
• SFDR = 90 dBc при низкой ПЧ (10 МГц)
• SFDR = 86 dBc при высокой ПЧ (50 МГц)
• Низкое потребление: 511 мВт (при f_CLK =100 МГц)
• Выбираемый программируемый интерполяционный фильтр 2/4/8 порядка:

  неравномерность АЧХ мене 0.01 дБ

  затухание вне полосы пропускания более 99 дБ

  вещественный или комплексный модулятор

  выбираемая частота гетеродина модулятора: OFF (откл.), f_IM/2 или f_IM/4

  выбираемый выходной фильтр: ФНЧ или ФВЧ

  регулировка коэффициента усиления и смещения в канале

• Доступен демонстрационный комплект (MAX5894EVKIT)

Области применения:

• Аналоговые квадратурные модуляторы
• Базовые станции стандартов 3G UMTS, cdma2000 и GSM
• Широкополосные кабельные системы
• Широкополосные беспроводные передатчики
• Контрольно-измерительная аппаратура и автоматизированная испытательная аппаратура (ATE)

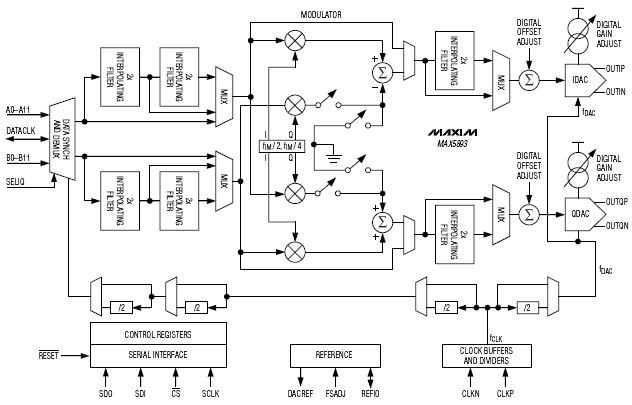

Блок-схема:

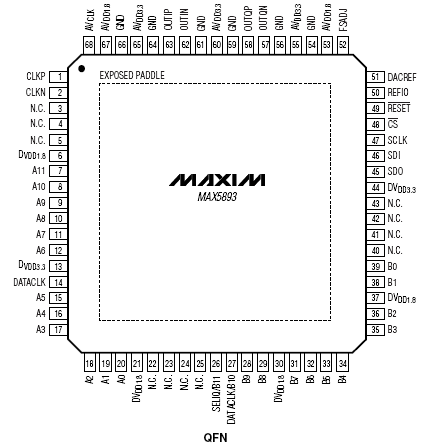

Расположение выводов:

Общее описание:

MAX5893 - программируемый интерполирующий и модулирующий двойной ЦАП со скоростью обновления 500 Msps, имеющий превосходные динамические характеристики и оптимизированный для использования в высококачественных широкополосных передатчиках с одной несущей. Прибор содержит встроенный интерполяционный фильтр 2/4/8 порядка, цифровой квадратурный модулятор и два 12- битных высокоскоростных ЦАП. При частоте выходного сигнала 30 Мгц и скорости обновления 500 Msps прибор имеет SFDR = 84, при этом потребляет прибор всего 1.1 Вт. Также прибор имеет ACLR = 72 дБ для WCDMA с одной несущей при частоте выходного сигнала 61.44 МГц.

Выбираемые встроенные интерполяционные фильтры позволяют обеспечить низкую скорость входных данных при поддержании высокой скорости обновления выхода. Эти линейно-фазовые интерполяционные фильтры заменяют восстанавливающие фильтры и расширяют динамический диапазон. Индивидуальное программирование коэффициента усиления и смещения позволяют калибровать тракт сигнала гетеродина и подавлять ошибки от сигналов боковой полосы, возникающие в аналоговом квадратурном модуляторе.

MAX5893 имеет модулятор с цифровым подавлением fIM/4. Этот модулятор формирует сигнал ПЧ с квадратурной модуляцией, который может быть подан на аналоговый I/Q модулятор для дальнейшего преобразования частоты. Второй режим цифровой модуляции позволяет отобразить сигнал с частотой fIM/2 или fIM/4.

MAX5893 имеет стандартный 1.8 В КМОП интерфейс с допустимым уровнем 3.3 В. Для настройки используется 3.3 В SPI интерфейс. При программировании осуществляется выбор порядка фильтра (2/4/8), частоты модуляции (fIM/2, fIM/4 или отсутствие цифровой модуляции с фильтрацией), коэффициент усиления и смещение в каналах, а также выбор типа цифрового интерфейса (двоичный со смещением или двоично-дополнительный). MAX5873 имеет гибкую шину входных данных, которая может работать как два порта или как один чередуемый порт передачи данных. MAX5873 доступен в 68 контактном QFN корпусе и имеет рабочий температурный диапазон от -40°C до +85°C.

Выпускаются 14- и 16- битные аналоги MAX5893: MAX5894 и MAX5895.

Документация:

432 Kb Engl Описание микросхемы

---

---
